Separador de aguas residuales DebrisCatcher

gravimétricopara el tratamiento de aguas residualespara el tratamiento del agua

Resumen
El DebrisCatcher es un separador activo de materiales pesados que combina separación por gravedad, una criba de corte y unidades de limpieza de baja velocidad sin contacto para extraer piedras, piezas metálicas y otros cuerpos extraños de medios líquidos. Está diseñado para proteger bombas, válvulas y componentes aguas abajo manteniendo un consumo energético reducido.

Ventajas

• Protege equipos aguas abajo frente a daños por piedras y piezas metálicas
• Evita atascos en bombas, compuertas y válvulas de proceso
• Alto caudal con baja potencia de accionamiento
• Construcción estable con cojinete opuesto que soporta el eje

Principio de funcionamiento

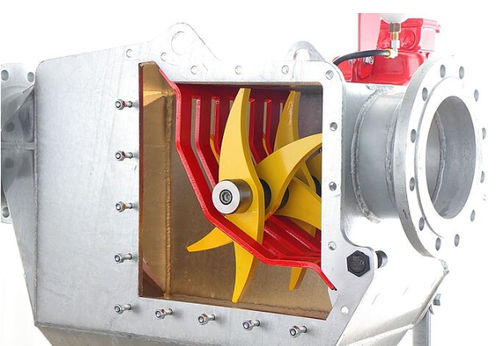

El flujo de entrada se calma en una carcasa optimizada para favorecer la separación por gravedad: las partículas pesadas se depositan en el separador mientras que los cuerpos extraños más pequeños o ligeros quedan retenidos en la criba de corte. Las unidades de limpieza de rotación lenta y sin contacto recogen el material retenido y lo guían activamente hacia el compartimento de materiales pesados. La geometría de la carcasa se desarrolló mediante simulaciones de flujo para maximizar la separación por gravedad.

Características

• Separación activa de materiales pesados: el material retenido se guía activamente hacia el separador para mayor fiabilidad frente a sistemas pasivos
• Carcasa optimizada para el flujo: zona ampliada y calmada para un flujo laminar ideal para separación por gravedad
• Cojinete opuesto: soporte adicional del eje para garantizar estabilidad
• Sistema de estanqueidad: sello mecánico combinado con retén axial/radial y depósito de fluido para control de fugas
• Geometría de las unidades de limpieza: coordinada con la criba para formar un gran ángulo obtuso que evita atascos

Opciones

• Variantes de abertura de criba: 12 mm, 25 mm y 40 mm para equilibrar retención de pequeñas piezas metálicas y pérdida de carga
• Conectores: DN150 o DN200 según requisitos de obra
• Debris Removal System (DRS): opción para extraer el material pesado separado durante la operación con pérdida mínima de medio (aprox. 15 l)
• Performance Control Unit (PCU): PCU opcional para monitorización/automatización e integración con PreMix o RotaCut RCX

Materiales, construcción y rendimiento
La carcasa es de chapa de acero soldada y galvanizada en caliente para resistencia a la corrosión. La unidad es apta para aplicaciones en presión (presión interna máxima hasta 4 bar). Las unidades de limpieza sin contacto y la baja velocidad de rotación reducen el consumo energético y el desgaste: para caudales de hasta 400 m3/h, el DebrisCatcher precisa típicamente unos 2 kW de potencia de accionamiento, garantizando larga vida útil.

Ámbitos de aplicación
Diseñado para plantas de biogás y depuración, y sistemas donde piedras, piezas metálicas u otros cuerpos pesados entran en la corriente líquida (p. ej. purines líquidos, alimentación de biomasa). Su huella compacta permite instalación en espacios reducidos mientras protege de forma fiable bombas y componentes.

Características / especificaciones técnicas

• Nombre del modelo: DebrisCatcher
• Calibres de criba disponibles: 12 mm, 25 mm, 40 mm
• Conectores: DN150 o DN200
• Caudal máximo: hasta 400 m3/h
• Potencia de accionamiento típica: aprox. 2 kW (hasta 400 m3/h)
• Presión interna máxima: hasta 4 bar
• Carcasa: chapa de acero soldada y galvanizada en caliente
• Pérdida de medio por extracción DRS: aprox. 15 l
• Sistema de estanqueidad del eje: sello mecánico + retén radial con depósito de fluido
