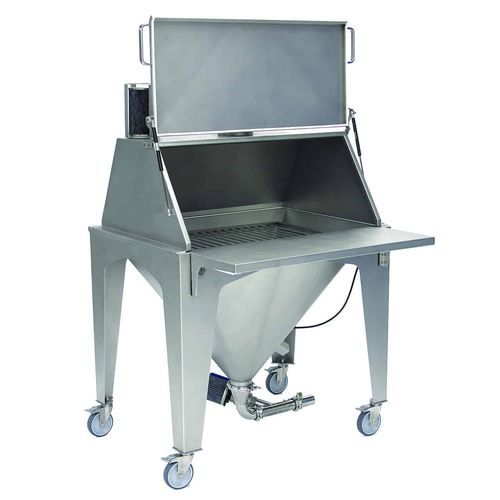

Estación de descarga de bolsas RNT 180

Resumen La estación de vaciado y alimentación de bolsas de la serie RNT permite descargar de forma eficiente materiales a granel desde bolsas, sacos, pequeños recipientes y contenedores. El material en polvo o granulados se vacía en la tolva y puede transportarse por aspiración mediante tuberías hasta aprox. 100 m a una instalación de proceso (mezclador, reactor, llenadora, contenedor, silo, etc.). También es posible vaciado gravimétrico hacia un sistema situado directamente bajo la estación.

Uso y manipulación La estación RNT es adecuada para alimentar polvos, granulados y otros materiales en bruto desde diferentes envases: bolsas de plástico o papel, cajas, tambores y bidones, contenedores u otros embalajes. En el diseño se consideran aspectos ergonómicos como el tamaño y peso de los envases.

Diseño modular del RNT 180 El sistema modular del RNT 180 permite una amplia personalización e incluye numerosas funciones opcionales:

• Estante de apoyo para saco para depositar la bolsa, saco o recipiente antes de abrir
• Rejilla sobre la tolva para evitar la entrada involuntaria de embalajes y facilitar la apertura; puede servir de protección del operario si se instala un rompegrumos
• Cubierta tamiz para evitar contaminación (p. ej. virutas de embalaje)
• Cupula antipólvora con puerta cerrable para vaciado con baja emisión de polvo
• Cupula con aspiración y recuperación de polvo integrada que separa el polvo en el filtro y lo devuelve a la tolva
• Conexión para extracción de polvo en obra
• Abertura lateral para retirar bolsas vacías hacia una bolsa de residuos o liner continuo
• Módulo de ampliación de volumen para mayor capacidad de reserva
• Agitadores de material (vibradores de pistón, ayudas de fluidización) para sólidos con mala fluidez
• Rompegrumos / trituradora en la transición tolva–línea para desagregar aglomerados
• Ruedas para facilitar el transporte de la estación en la producción

Materiales y acabados Las piezas en contacto con el producto son de acero inoxidable 316L (1.4404 o 1.4435). La estructura es de acero inoxidable 304 (1.4301). La junta entre la tapa y la tolva es de espuma de silicona; espuma EPDM disponible como opción. Las superficies de acero inoxidable están tratadas por granallado con perlas de vidrio; las superficies en contacto con el producto pueden mecanizarse o pulirse bajo petición.

Protección frente al polvo y sustancias peligrosas El RNT puede configurarse para cumplir distintos requisitos de protección: minimizar la emisión de polvo al entorno, proteger al operario frente a polvos peligrosos o proteger el producto frente a contaminación. Las opciones incluyen:

• Cúpula con puerta cerrable
• Cúpula con aspiración integrada y recuperación de polvo con filtro
• Conexión para extracción de polvo en obra
• Caja de guantes con aspiración para abrir y vaciar bolsas dentro de una cámara cerrada
• Sistemas de contención con guantes para separación hermética operario/producto

Reducción de pérdida de material La cúpula con aspiración y filtro reduce las pérdidas separando el polvo en el filtro y, durante la limpieza del filtro, devolviendo el polvo desprendido a la tolva para su procesamiento posterior.

Limpieza sencilla La tolva RNT se diseña con grandes radios en todas las esquinas para permitir una limpieza sin residuos, adecuada para industrias con requisitos higiénicos exigentes. La cúpula se fija y desmonta rápidamente con abrazaderas; dos personas bastan para colocarla o retirarla.

Trituración de grumos y aglomerados Se puede instalar un rompegrumos VOLKMANN debajo de la tolva RNT (ej. DN250 con motor y reductora) para fragmentar aglomerados y permitir transporte por vacío mediante tuberías de pequeño diámetro con menor caudal de aire y consumo energético reducido.

Transporte bajo nitrógeno Si se requiere, los materiales pueden extraerse y transportarse bajo nitrógeno u otro gas inerte. Para la protección del operario y del entorno, la estación debe contar con una cúpula cerrable con cierre y medidas de seguridad adicionales (p. ej. sensores de oxígeno) según corresponda.

Variantes y versiones compactas La serie RNT es modular y está disponible en tamaños como RNT 180 (ejemplo) y una versión pequeña RNT (p. ej. 80 L) para instalación bajo máquina o adaptación de sistemas para transferencia automatizada a una línea de aspiración.

Características / especificaciones técnicas

• Denominación comercial: serie RNT
• Adecuado para: polvos, granulados y materiales a granel
• Método de transporte: aspiración por tubería (distancias hasta aprox. 100 m)
• Modos de vaciado: vaciado manual en tolva; vaciado gravimétrico hacia sistema inferior también posible
• Materiales en contacto: acero inoxidable 316L (1.4404 / 1.4435)
• Estructura: acero inoxidable 304 (1.4301)
• Juntas: espuma de silicona estándar; EPDM opcional
• Acabado superficial: granallado con perlas de vidrio estándar; pulido o lijado bajo pedido
• Control de polvo: opciones de cúpula, aspiración integrada (p. ej. VS 350), recuperación de polvo con filtro, conexiones para extracción local, caja de guantes y opciones de contención
• Equipamiento opcional: estante de apoyo, rejilla, tamiz, ampliación de volumen, agitadores, rompegrumos/trituradora, transportador de rodillos, compactador de bolsas vacías, ruedas
• Tamaños de ejemplo: RNT 180, RNT formato reducido (p. ej. 80 L)
