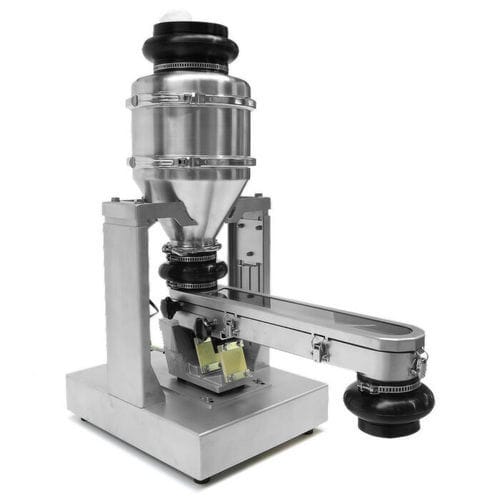

Alimentador gravimétrico VFD 100

de pistónal vacíovibratorio

Descripción general
Esta unidad compacta y funcional permite la pesada y dosificación precisas de polvos, gránulos y otros materiales a granel de flujo libre. El diseño modular facilita la integración en plantas de proceso y la combinación con sistemas de transporte por vacío, ofreciendo una precisión de dosificación a nivel de gramos mediante el concepto loss‑in‑weight (LIW).

Principales características

• Pesada y dosificación precisa de polvos, gránulos y otros materiales a granel de flujo libre (precisión: típicamente unos gramos).
• Depósito buffer integrado con alimentador vibratorio para extracción y dosificación continuas.
• Medición continua del peso neto mediante célula de carga integrada según el principio loss‑in‑weight.
• Accionamiento vibratorio eléctrico con caudal de transporte ajustable de forma continua; apto para funcionamiento start‑stop sin inercia; eficiente en energía y silencioso.
• Diseño modular, fácil de desmontar para limpieza; manipulación suave del material.
• Canal/ducto de transporte disponible en varias longitudes y en acero inoxidable AISI 304 o AISI 316.
• Conexiones clamp y compensadores elásticos homologados por la FDA en entrada y salida.
• PLC opcional para procesar las señales de la célula de carga y controlar la dosificación; puede integrarse en el PLC de la planta.
• Apto para instalaciones ATEX / zonas explosivas.

Funcionamiento

• La célula de carga mide continuamente el peso neto del material en el depósito buffer y el alimentador vibratorio; el sistema de control ajusta la dosificación según el principio LIW.
• Para volúmenes grandes, la dosificación se pausa para rellenar el depósito buffer; la dosis total es la suma de los ciclos individuales.
• El polvo o material a granel puede alimentarse al depósito buffer desde otro recipiente o mediante transporte por vacío; el alimentador vibratorio extrae el material continuamente y lo transfiere a la estación aguas abajo (p. ej. mezclador).

Componentes típicos / puntos críticos

• Depósito buffer
• Vibrador de émbolo
• Válvula de disco
• Tubo de estrangulamiento
• Soporte/estructura
• Canaleta (canal de transporte / tolva de alimentación cerrada)
• Motor (accionamiento vibratorio)
• Báscula / célula de carga (pesada continua)

Aplicaciones / industrias

• Industria química
• Industria farmacéutica
• Industria alimentaria
• Industria cosmética
• Cualquier proceso que requiera la combinación de transporte por vacío, pesaje y dosificación de polvos/gránulos

Integración del sistema y diseño higiénico

• Sistema modular para una integración sencilla en plantas de proceso y para la combinación con sistemas de transporte por vacío.
• Materiales y conexiones seleccionados para una limpieza higiénica y compatibilidad de proceso (AISI 304 / AISI 316; conexiones clamp).

Características / especificaciones técnicas

• Modelo: VFD 100
• Fabricante / Marca: Volkmann
• Concepto de pesaje: célula de carga integrada, loss‑in‑weight (LIW)
• Precisión: típicamente unos gramos (dependiendo de la aplicación)
• Accionamiento: alimentador vibratorio eléctrico; caudal ajustable; apto para start/stop
• Materiales: canal/ducto en acero inoxidable AISI 304 o AISI 316
• Conexiones: conexiones clamp; compensadores elásticos homologados FDA
• Control: PLC disponible (integrado o integrado en el PLC de planta)
• Limpieza / mantenimiento: fácil desmontaje y montaje para limpieza
• Protección contra explosiones: apto para aplicaciones ATEX / zonas explosivas
• Integración: diseñado para combinarse con transporte por vacío y estaciones de proceso aguas abajo (p. ej. mezcladores)
