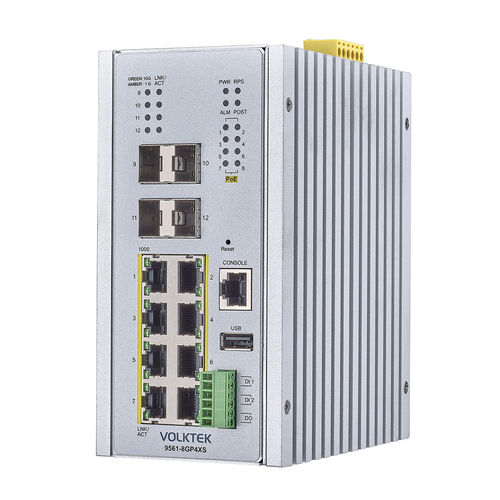

Conmutador Ethernet administrable 9561-8GP4XS-TSN

8+4 puertosGigabit Ethernetde fibras ópticas

Aspectos destacados del producto

• Soporte de enrutamiento Capa 3 - comunicación eficiente entre subredes
• 8 x puertos 10/100/1000 btPoE – hasta 90W por puerto para PDs de alta potencia (Presupuesto PoE total: 360W)
• 4 ranuras uplink 100/1G/10G SFP+ – conectividad de fibra de muy alta velocidad para aplicaciones con gran consumo de ancho de banda
• 2 pares de entradas digitales de contacto seco (DI) y 1 salida digital de relé de alarma (DO)
• Soporte completo TSN & IEEE 1588v2 – transmisión determinista y sincronización temporal precisa
• Redundancia G.8032 & HSR/PRP – continuidad de la red y recuperación rápida
• Diseño industrial – carcasa de aluminio IP30 robusta, temperatura de funcionamiento -40°C a 70°C

Descripción
El 9561-8GP4XS-TSN es un conmutador TSN industrial gestionado de Capa 3 con 8 puertos 10/100/1000BASE-T btPoE RJ45 y 4 uplinks 100/1G/10G SFP+. Incluye un puerto consola RJ45 y un puerto USB para actualizaciones de firmware y mantenimiento. Diseñado para entornos industriales exigentes, ofrece alta tolerancia a vibraciones y golpes y opera en un amplio rango de temperatura (-40°C a 70°C). El btPoE avanzado (IEEE 802.3bt) proporciona hasta 90W por puerto con gestión PoE para monitorización por puerto, priorización y programación.

Características

• Sincronización precisa y soporte TSN: Cumple con protocolos TSN (IEEE 802.1Qci, 802.1Qav, 802.1Qbv, 802.1Qbu, 802.1BR, IEEE 802.1CB, 802.1AS-2020 gPTP y IEEE 1588v2) para habilitar transmisión determinista, sincronización precisa y modelado robusto del tráfico.
• Redundancia y fiabilidad avanzadas: Implementa protocolos de protección de anillo Ethernet y redundancia como G.8032, IEC-62439-2 MRP, HSR y PRP para recuperación rápida y alta disponibilidad.
• Seguridad de red integral: Incluye IEEE 802.1X, TACACS, ACL, DHCP Snooping, ARP Inspection, BPDU Guard, Root Guard, IP Source Guard y anti-spoofing de MAC para prevenir accesos no autorizados.
• Control avanzado de tráfico y QoS: VLAN (IEEE 802.1Q), QinQ, IGMP snooping/filtering, MVLAN, QoS, control de tormentas, limitación de tasa, detección de bucles, aislamiento de puertos, SPAN/RSPAN/VSPAN y enrutamiento inter-VLAN para gestión granular del ancho de banda.
• Gestión PoE inteligente y eficiente: Compatible con IEEE 802.3af/at/bt, hasta 90W por puerto, 360W de presupuesto total, detección automática de clase de potencia, prioridad de alimentación y control del presupuesto de alimentación para optimizar la distribución.

Información de pedido
Modelo: 9561-8GP4XS-TSN
Descripción: Conmutador TSN industrial gestionado Capa 3 8 x 10/100/1000 btPoE RJ45 & 4 x 100/1G/10G SFP+

Especificaciones técnicas

• Normas (seleccionadas): IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3ae (10GBASE-SR/LR/ER), IEEE 802.3 Nway (Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.3af/at/bt (PoE/PoE+/bt, 4-Pair PoE Type 3/4), IEEE 802.3az (EEE), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D/STP, IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (CoS), IEEE 802.1Q (VLAN), IEEE 802.1X (Control de acceso a la red), IEEE 1588v2 (PTP), IEEE 802.1AS, IEEE 802.1Qci/Qav/Qbv/Qbu/802.1CB y otras normas relacionadas con TSN
• Interfaz - Puertos: 8 × puertos 10/100/1000 btPoE RJ45; 4 × ranuras 100/1G/10G SFP+; 1 × puerto consola RS232; 1 × puerto USB; 2 × pares de entradas digitales de contacto seco (DI); 1 × salida digital de relé de alarma (DO)
• Panel LED: PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE
• Alimentación - Tensión de entrada: Entradas primarias 48~57VDC; Entradas redundantes 48~57VDC
• Consumo: Sistema: 19W; Presupuesto PoE: 360W
• PoE: Soporta IEEE 802.3af/at/bt, hasta 90W por puerto (btPoE), presupuesto total hasta 360W, detección automática de clase de potencia, prioridad de alimentación y control del presupuesto
• Mecánica & Entorno - Carcasa: Aluminio (protección IP30)
• Temperatura de funcionamiento: -40°C a 70°C (-40°F a 158°F)
• Temperatura de almacenamiento: -40°C a 85°C (-40°F a 185°F)
• Humedad de funcionamiento: 5 a 95% HR (sin condensación)
• Humedad de almacenamiento: 5 a 95% HR (sin condensación)
• Peso: 1.590 g (3,51 lb)
• Dimensiones (An×Al×Pr): 80 × 160 × 140,3 mm (3,15 × 6,30 × 5,52 in)
