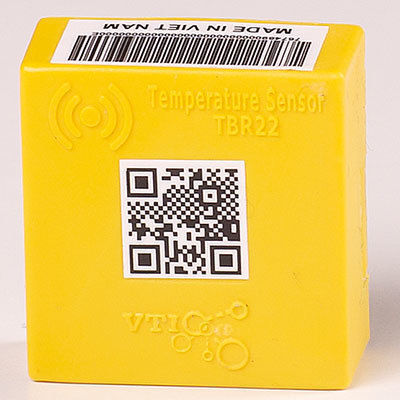

Sensor de temperatura de rosca TBR22

en abrazaderasin cablecon transmisor

Características

• Mide la temperatura en barras colectoras, extremos de cable y puntos de contacto con alta precisión y fiabilidad.
• Diseñado para operar en niveles de tensión de hasta 500 kV.
• Disponible en versiones autoinducción (sin batería) o con batería reemplazable (CR3032) para seguridad en redes de alta tensión.
• Software de monitorización centralizada sin límite de sensores por estación o de subestaciones.
• Apto para montaje en armarios y para uso en exterior.

Información del producto
El sensor TBR22 fue desarrollado por VTICorp (Viet Nam). Mide y transmite continuamente datos de temperatura a un software central que proporciona valores de calor en tiempo real y estados de alerta, valores instantáneos y gráficos de tendencia, listas de anomalías de temperatura para apoyar el mantenimiento sin corte de suministro, localización en mapa, estadísticas e informes configurables, y monitorización móvil (iOS/Android) para respuesta rápida.

Ventajas principales

• Instalación directa sobre equipos y puntos de medida, incluso en fuentes de hasta 500 kV.
• Opciones de alimentación: autoinducción desde el conductor medido (corriente ≥ 5 A) o batería CR3032 reemplazable (versión con batería).
• Larga duración de batería: hasta 2 años en la versión con batería, dependiendo del uso.
• Amplio rango de medida: -10°C a 120°C con precisión ±1°C, permitiendo estadísticas térmicas precisas para la evaluación del sistema.
• Proporciona parámetros de funcionamiento del equipo instalado, incluyendo potencia, temperatura y parámetros ambientales.
• Medición de humedad hasta 100% con precisión ±2% RH.
• Condiciones de trabajo: -10°C a 80°C, humedad hasta 100% RH.
• Nivel de protección: IP65 (IP68 según variante/condiciones). Certificación ambiental RoHS 2.

Hoja de datos (elementos clave)
Funciones | Detalles | Detalles
Código de producto | TBR22 | TBR22-B
Comunicación | Inalámbrica, 2,4 GHz | Inalámbrica
Distancia de transmisión | 100 m en espacio abierto | 100 m en espacio abierto
Frecuencia de transferencia de muestra | 5 s (por defecto) | 60 s (por defecto para variante alternativa)
Alimentación | Fuente por autoinducción con corriente ≥ 5 A | Batería CR3032 235 mAh reemplazable (duración hasta 2 años según uso)
Rango de temperatura medida | -10℃ ~ 120℃ | -10℃ ~ 120℃
Precisión | ±1℃ | ±1℃
Capacidad de salida | 08dB | 08dB
Temperatura de trabajo | -10℃ ÷ 80℃ | -10℃ ÷ 80℃
Humedad de trabajo | ≤ 99%RH | ≤ 99%RH
Nivel de protección | IP65 | IP68
Normas de impermeabilidad | X5 | X5
Certificación medioambiental | RoHS 2 | RoHS 2
Dimensiones (L x W x H mm) | 32.5 x 31.5 x 14.4 | 37 x 34 x 13.3
Peso | 35 gram | 35 gram
Color | Rojo, Amarillo, Azul, Negro | Rojo, Amarillo, Azul, Negro
Método de instalación | Correas | Epoxi, montaje con tornillo o con cinta; imán permanente disponible en el sensor

Software / Funciones de monitorización

• Muestra el estado de alerta de equipos generadores de calor.
• Muestra valores de temperatura instantáneos y gráficas de tendencia por punto de medida.
• Localiza y recupera coordenadas/ubicación de cada punto en un mapa.
• Proporciona listas de advertencias por anomalías de temperatura, codificadas por color según la gravedad.
• Permite monitorización vía aplicaciones móviles Android/iOS.

Especificaciones técnicas

• Modelo: TBR22 (también variante TBR22-B)
• Fabricante: VTICorp – Viet Nam
• Comunicación: Inalámbrica 2,4 GHz
• Distancia de transmisión: 100 m en espacio abierto
• Frecuencia de muestreo: 5 s (estándar) / 60 s (alternativa)
• Alimentación: autoinducción (para corriente ≥ 5 A) o batería CR3032 235 mAh reemplazable
• Duración de batería: hasta 2 años (depende del uso)
• Rango de temperatura: -10°C a 120°C
• Precisión de temperatura: ±1°C
• Rango de humedad: hasta 100% RH; precisión humedad: ±2% RH
• Capacidad de salida: 08 dB
• Temperatura de funcionamiento: -10°C a 80°C
• Humedad de funcionamiento: ≤ 99% RH
• Protección: IP65 (variante IP68 disponible)
• Estándar de impermeabilidad: X5
• Medioambiental: RoHS 2
• Dimensiones (mm): 32.5 x 31.5 x 14.4 (variante 37 x 34 x 13.3)
• Peso: 35 g
• Colores: Rojo, Amarillo, Azul, Negro
• Instalación: Correas; montaje epoxi, atornillado o con cinta; imán permanente opcional
