Elevador de ventosas para big bag OCTOPUS

para chapa metálicapara planchas de maderapara cajas

Descripción general

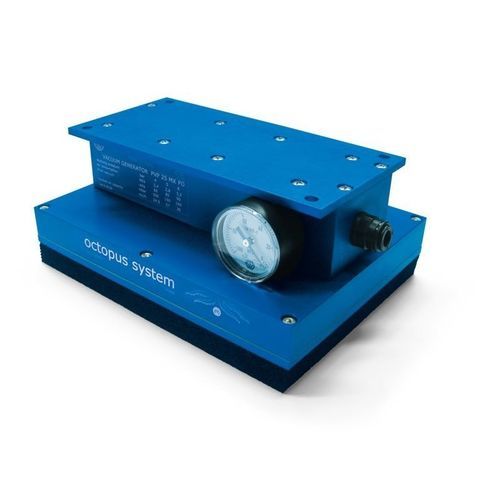

El sistema OCTOPUS es una solución de agarre por vacío diseñada para ofrecer máxima flexibilidad en aplicaciones de paletizado y manipulación. Permite sujetar objetos de cualquier forma y tipo (siempre que no presenten transpiraciones excesivas), incluso cuando la superficie de contacto representa solo el 5 % del área total de aspiración. La capacidad de elevación es proporcional a la superficie de sujeción.

Componentes y construcción

• Cuerpo principal de aluminio anodizado, abierto por un lado.
• Filtro de malla microfina de acero inoxidable integrado en la aspiración (protege el generador de vacío).
• Conexiones en la parte superior exterior del cuerpo para la instalación de instrumentos de control o electroválvulas.
• Superficie de aspiración de cierre en aluminio anodizado, con orificios calibrados equidistantes y recubierta con goma espuma perforada especialmente diseñada para adaptarse a superficies lisas, rugosas o irregulares.
• Generadores de vacío multietapa alimentados por aire comprimido (en muchos modelos los generadores se piden por separado; en algunos modelos pequeños están incluidos).

Opciones y variantes
Los sistemas OCTOPUS pueden suministrarse a petición con tamaños, superficies de aspiración y generadores de vacío distintos de los indicados en las tablas. Existen múltiples familias de superficies de aspiración (PX, P2X, PH, P2H, PY, P2Y, PV, P2V, etc.) y versiones con válvulas de cierre automático para ahorro energético y funcionamiento en cualquier posición.

Familias y códigos de producto (ejemplos por categoría)

• Cuestionario / documentación: 9.41_9.44 (documentación relacionada con la selección del sistema).
• Características generales: documento 9.00_9.01.
• Composición y códigos: documento 9.02_9.03.
• Pequeños sistemas: SO0808X, SO0712X, SO1520MX.
• Sistemas con generador incluido (pequeños): SODO10X, SODO18X; otras variantes SODO35X, SODO50X.
• Sistemas intermedios y grandes: SO2030X, SO2040X, SO2060X, SO3030X, SO3040X, SO3050X, SO4040X, SO4060X, SO40100X, SO6080X, SO60120X, SO80100X.
• Superficies de aspiración estándar PX / P2X (códigos representativos): PX0712, PX0808, PX1520, PX2030, PX2040, PX2060, PX3030, PX3040, PX3050, PX4040, PX4060, PX40100, PX6080, PX60120, PX80100, PXDO10, PXDO35, PXDO50, P2X0712, P2X0808, P2X1520, P2X2030, P2X2040, P2X2060, P2X3030, P2X3040, P2X3050, P2X4040, P2X4060, P2X40100, P2X6080, P2X60120, P2X80100, P2XDO10, P2XDO35, P2XDO50.
• Superficies especiales para botes/latas (PH / P2H): PH1520, PH2030, PH2040, PH2060, PH3030, PH3040, PH3050, PH4040, PH4060, PH40100, PH6080, PH60120, PH80100, PH110130, P2H1520, P2H2030, P2H2040, P2H2060, P2H3030, P2H3040, P2H3050, P2H4040, P2H4060, P2H40100, P2H6080, P2H60120, P2H80100, P2H110130.
• Superficies con válvulas de cierre automático (PXE / P2XE): PXE2030, PXE2040, PXE2060, PXE3030, PXE3040, PXE3050, PXE4040, PXE4060, PXE40100, PXE6080, PXE60120, PXE80100, PXEDO35, PXEDO50, P2XE2030, P2XE2040, P2XE2060, P2XE3030, P2XE3040, P2XE3050, P2XE4040, P2XE4060, P2XE40100, P2XE6080, P2XE60120, P2XE80100, P2XEDO35, P2XEDO50.
• Superficies especiales PY / P2Y y versiones con válvulas (PY2E / P2Y2E): PY1520, PY2030, PY2040, PY2060, PY3030, PY3040, PY3050, PY4040, PY4060, PY40100, PY6080, PY60120, PY80100, PYDO35, PYDO50, P2Y1520, P2Y2030, P2Y2040, P2Y2060, P2Y3030, P2Y3040, P2Y3050, P2Y4040, P2Y4060, P2Y40100, P2Y6080, P2Y60120, P2Y80100, P2YDO35, P2YDO50, PY2E2030, PY2E2040, PY2E2060, PY2E3030, PY2E3040, PY2E3050, PY2E4040, PY2E4060, PY2E40100, PY2E6080, PY2E60120, PY2E80100, PY2EDO35, PY2EDO50, P2Y2E2030, P2Y2E2040, P2Y2E2060, P2Y2E3030, P2Y2E3040, P2Y2E3050, P2Y2E4040, P2Y2E4060, P2Y2E40100, P2Y2E6080, P2Y2E60120, P2Y2E80100, P2Y2EDO35, P2Y2EDO50.
• Superficies de ventosas PV / P2V y versiones con válvulas (PVE / P2V2E): PV1520, PV2030, PV2040, PV2060, PV3030, PV3040, PV3050, PV4040, PV4060, PV40100, PV6080, PV60120, PV80100, PVDO35, PVDO50, P2V1520, P2V2030, P2V2040, P2V2060, P2V3030, P2V3040, P2V3050, P2V4040, P2V4060, P2V40100, P2V6080, P2V60120, P2V80100, P2VDO35, P2VDO50, PVE2030, PVE2040, PVE2060, PVE3030, PVE3040, PVE3050, PVE4040, PVE4060, PVE40100, PVE6080, PVE60120, PVE80100, PVEDO35, PVEDO50.
• Superficies para sujeción de sacos (PJ): PJ0712, PJ0808, PJ1520, PJ2030, PJ2040, PJ2060, PJ3040, PJ3050, PJ4060.
• Soportes y accesorios para conexión a generadores externos: SO0002, SO0005, SO0006.
• Barras de sujeción OCTOPUS (para robots): BO0860X, BO0880X, BO08100X, BO1240X, BO1260X, BO1280X, BO12100X, BO08120X, BO12120X, BO12140X, BO1240, BO1260, BO1280, etc.
• Accesorios y repuestos (ejemplos): vacuóstato digital, cables eléctricos con conectores axiales/radiales, vacuómetro Ø40 mm, manómetro Ø40 mm, silenciador, kit de juntas y válvulas, filtros de disco inox, soportes para ventosas con orificio calibrado, válvulas de cierre automático (códigos varios).

Documentación
Existe documentación técnica y hojas PDF asociadas a cada familia y modelo (fichas 9.00 a 9.39 y combinaciones como 9.41_9.44, 9.16_9.17, etc.).

Características / Especificaciones técnicas

• Materiales principales: aluminio anodizado (cuerpo y láminas), goma espuma perforada especial, filtros de acero inoxidable.
• Cálculo de fuerza de elevación: basado en un grado de vacío mínimo de -75 kPa y un coeficiente de seguridad 3.
• Orificios calibrados en las superficies de aspiración para calcular el caudal del generador necesario.
• Grosores de goma espuma: 15 mm para superficies PX/PH estándar, 30 mm para P2X/P2H y otras superficies P2.
• Opciones con válvulas de cierre automático por orificio o por soporte de ventosa para reducir caudal y ahorrar energía; permiten funcionamiento en cualquier posición.
• Superficies de ventosas: soportes con rosca 1/8" gas (PV) y 1/4" gas (P2V); diámetro máximo recomendado de ventosa: 22 mm (PV) / 45 mm (P2V) salvo pedidos especiales.
• Generadores de vacío: multietapa alimentados por aire comprimido; en muchos sistemas se solicitan por separado (excepciones indicadas en las fichas).
• Intercambiabilidad: muchas superficies (PX, PV, PY, PH, PJ, etc.) son intercambiables entre sí según la configuración de la barra o del cuerpo OCTOPUS.
