Campana de vacío para pruebas industrial ATP series

para soldadura

Descripción

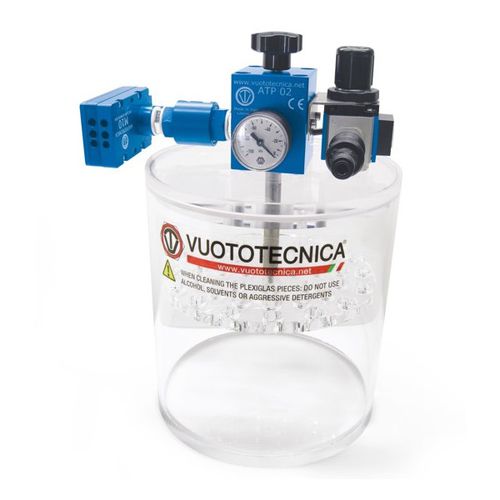

Estos equipos también tienen la función de probar la estanqueidad de las soldaduras en los envases flow-pack, de celofán o PVC, para los snacks u otros productos alimenticios. Están constituidos por un recipiente cilíndrico de plexiglás transparente donde verter agua para crear el vacío; una tapa móvil de plexiglás transparente con un disco perforado situado en la parte inferior, fijado mediante un perno separador, con la función de mantener sumergido el envase flow-pack en el agua del recipiente y, situados en la parte superior, los instrumentos para crear, gestionar y controlar el vacío; un generador de vacío multietapa, de eyectores múltiples; una válvula de retención situada en la aspiración del generador para impedir el retorno del aire en el recipiente cuando el generador está parado; una válvula de manguito para el corte del aire comprimido; un reductor para el aire comprimido de alimentación, con manómetro; y una válvula manual de dos vías para el restablecimiento de la presión atmosférica dentro del contenedor.

Componentes

• Recipiente cilíndrico de plexiglás transparente para verter agua y crear el vacío.
• Tapa móvil de plexiglás con disco perforado y perno separador para mantener sumergido el envase.
• Instrumentos situados en la parte superior para crear, gestionar y controlar el vacío.
• Generador de vacío multietapa (eyectores múltiples).
• Válvula de retención en la aspiración del generador.
• Válvula de manguito para corte del aire comprimido.
• Reductor para el aire comprimido de alimentación, con manómetro.
• Válvula manual de dos vías para restablecer la presión atmosférica dentro del contenedor.

Funcionamiento
El envase, sumergido en el agua del recipiente, debido al efecto del diferencial de presión creado entre el aire con presión atmosférica contenido en su interior y el vacío en el recipiente, tiende a hincharse; cuanto mayor sea el grado de vacío alcanzado en el recipiente mayor será el empuje del aire contenido en el envase sobre las paredes y, en consecuencia, sobre las soldaduras. La salida de aire del envase, debida a una soldadura defectuosa, se evidencia por las burbujas que indican la pérdida y el punto exacto de la soldadura que pierde. El grado de vacío alcanzable depende del generador de vacío instalado. Los valores de ensayo son regulables y se pueden repetir automáticamente. A petición, se pueden suministrar en diferentes versiones.

Características / especificaciones técnicas

• Presión de ejercicio: de 0,5 a 1000 mbares absolutos
• Temperatura del fluido: de -5 a +50 °C
• Grado de filtración: 60 μ
• Códigos de producto: ATP02 ATP03 ATP04 ATP07
