Portaventosas articulado 208005 series

fijoen miniaturacon muelle

Resumen de la categoría Portaventosas

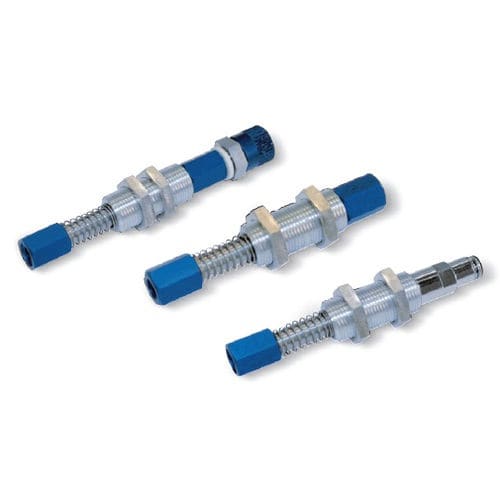

Microportaventosas

• Dimensiones y pesos muy reducidos.
• Vástagos y muelles de acero inoxidable.
• Casquillos autolubricados integrados en el manguito roscado para garantizar un perfecto desplazamiento del vástago y larga duración.
• Indicadas para Pick & Place y manipuladores para la descarga de objetos de plástico de prensas de moldeo.
• Disponibles en diferentes versiones, con o sin racor.
• Adecuadas para todas las ventosas con soporte macho M5.

Códigos de producto: 208005 208005SR 208005RR

Portaventosas antirrotativos con muelle integrado y acoplamiento hembra
Componente de aluminio con sistema antirrotativo que impide la rotación no deseada de la ventosa o del acoplamiento; muelle integrado protegido en el interior del cuerpo para proteger el mecanismo elástico de golpes, suciedad y contaminantes; elevada sección de paso interna para un caudal de vacío elevado; amplia regulación de montaje mediante casquillo roscado; casquillos de deslizamiento de material plástico para movimientos suaves y silenciosos; dos tuercas de bloqueo para fijación segura; conexiones roscadas macho y hembra para adaptación a distintas configuraciones. Ideal para robótica, Pick & Place y automatización industrial.
Códigos de producto: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36

Portaventosas mini
Descripción general: versiones compactas con reducción de peso y volumen manteniendo prestaciones de la serie más grande. Constituidos por vástago de latón para fijación de la ventosa, manguito roscado con tuercas para montaje, muelle amortiguador y racor rápido para conexión al tubo de aspiración.
Códigos de producto: 200430 200830 201030 201415 202515 203515 202530 202535 204530 205020 200650 201523 201850 201917 202023 203032 200735 203050

Portaventosas mini con conexiones roscadas macho y hembra
Características: recorrido de amortiguación reducido; vástago de latón con conexión roscada Gas 1/8” y 1/4”; manguito roscado con tuercas; muelle amortiguador; racor rápido para conexión al tubo de aspiración.
Códigos de producto: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020

Portaventosas mini con muelle empotrado
Diseñados para reducir dimensiones y peso; muelle empotrado y vástago de aluminio anodizado; evitan rotación del vástago gracias a casquillo guía de latón; conexión del vacío radial.
Códigos de producto: 208015 208020

Portaventosas mini con carrera reducida
Recorrido de amortiguación reducido; adecuados para ventosas pequeñas (diámetros 10–30 mm); disponibles con racores radiales o bajo pedido.
Códigos de producto: 200713 201010 201210 201510 201810 202010 202210 202510 203010

Portaventosas mini con casquillo empotrable
Permiten montaje directo a colector de vacío; casquillo hexagonal roscado G3/8” con junta de sellado; vástago de latón; muelle amortiguador.
Códigos de producto: 202511 203011 203511 204011 204511

Portaventosas mini con palpador
Incorporan un palpador unido a un obturador cónico que abre la aspiración sólo cuando la ventosa contacta la carga; evita aspiración continua en vacío; permite operaciones más seguras y selectivas.
Códigos de producto: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Portaventosas mini con palpador y casquillo empotrable
Combinan palpador y casquillo hexagonal para montaje directo al colector; óptimos para ahorrar tubos y racores.
Códigos de producto: 201261 202561 203561

Portaventosas mini con palpador, sin muelles
Diseñados sin muelle para reducir aún más dimensiones; deben ensamblarse directamente en colector de vacío; parte final con espiga roscada macho; funcionan mediante palpador con obturador cónico.
Códigos de producto: 201261 202561 203561

Portaventosas mini con válvula de cierre automático integrada
Incorporan válvula de cierre automático que corta aspiración cuando la ventosa no apoya o la sujeción es defectuosa; evitan disminución del vacío en otras ventosas; aptos para ventosas 10–50 mm con soporte roscado macho 1/8” gas.
Código del producto: 209935

Portaventosas mini antigiratorios
Gambo de latón de sección hexagonal y casquillo guía en acero; impide giro del vástago y de la ventosa; adecuados para ventosas rectangulares, cóncavas y elípticas; rango de diámetros habituales: 10–60 mm.
Códigos de producto: 209508 209528 209538

Portaventosas mini con interruptor magnético
Con sensor magnético que emite señal eléctrica al automatismo cuando la ventosa efectúa la toma; recomendados para contaje o aplicaciones de alimentación de productos alimentarios; incluyen cable de 3 m y cuerpo en aluminio anodizado de protección para el sensor.
Códigos de producto: 209902 209903

Portaventosas fix
Diseñados para regular la posición en altura mediante rosca a lo largo del casquillo; extremos roscados hembra para montaje de ventosa y racor; constituidos por manguito roscado y racor rápido.
Códigos de producto: 207001 207005 029101 029105 029106 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082

Portaventosas simples y variantes (conexiones roscadas, con palpador, sin muelles, con válvula automática, articulados, antigiratorios)
Familia de portaventosas de construcción simple y sólida; vástago de latón para fijación de ventosa; manguito roscado de acero niquelado con casquillos antifricción y tuercas; muelle amortiguador; racor rápido de conexión al tubo de aspiración. Variantes incluyen palpador, versiones sin muelle, válvula de cierre automático, conector articulado, antigiratorio y fix para ajuste en altura.
Muestras de códigos: 022510 022515 022724 023515 024510 024515 025020 ... (serie extensa indicada en la página).

Portaventosas especiales (para cargas pesadas, ambientes polvorientos o húmedos)
Diseñados para elevación y manipulación de cargas pesadas y trabajo continuo; componentes reforzados: vástago de acero niquelado, casquillo roscado de latón con casquillos antifricción, arandela de seguridad, racor rápido; versiones con palpador, válvula palpadora, válvula de cierre automático, articuladas, con doble muelle, con articulación integrada y versiones en acero inoxidable para aplicaciones robotizadas y cargas grandes. Soportan ventosas de gran diámetro y ventosas rectangulares/elépticas según modelo.
Ejemplos de códigos: 068510 0610040 0611015 0615020 0622010OF ... y series específicas por aplicación.

Juntas articuladas y soportes de fijación
Amplia gama de juntas articuladas esféricas, de posición y soportes de fijación para adaptar la ventosa a superficies no paralelas o compensar errores de perpendicularidad; conexiones de vacío axiales y alojamiento con juntas de estanqueidad; materiales: latón, acero inoxidable, aluminio anodizado, nailon en articulaciones orientables.
Códigos representativos: GSM8 GSM12 GSM16 GSL1/8 GSL1/4 GSL3/8 GSV1/8 GSV1/4 GSV3/8 SFP01 ...

Características / especificaciones técnicas

• Materiales: aluminio anodizado, latón, acero niquelado, acero inoxidable, componentes plásticos (casquillos de deslizamiento, articulaciones de nailon).
• Tipos de conexión: racor rápido, rosca Gas (1/8”, 1/4”, 3/8”), conexiones macho/hembra, conexión axial o radial de vacío.
• Funciones integradas: muelle amortiguador (simple o doble), muelle empotrado, sistema antirrotativo, palpador con obturador cónico, válvula de cierre automático/autoexcluyente, válvula palpadora, sensor magnético (con cable).
• Rangos de ventosas admisibles según modelo: desde Ø 10 mm hasta Ø 200 mm (modelos especiales y en acero inoxidable para mayores diámetros y ventosas rectangulares/elépticas).
• Aplicaciones: robótica, Pick & Place, manipuladores para prensas de moldeo, embalaje, manipulación de vidrio, mármol, madera, plástico, alimentos, farmacéutica, industria en general.
• Accesorios y complementos: juntas articuladas esféricas, juntas de posición, soportes de fijación, casquillos empotrables, casquillos hexagonales roscados con junta de sellado.
• Códigos de producto: la página lista amplias series y referencias por cada familia para selección según necesidad (ejemplos incluidos en cada bloque descriptivo).
