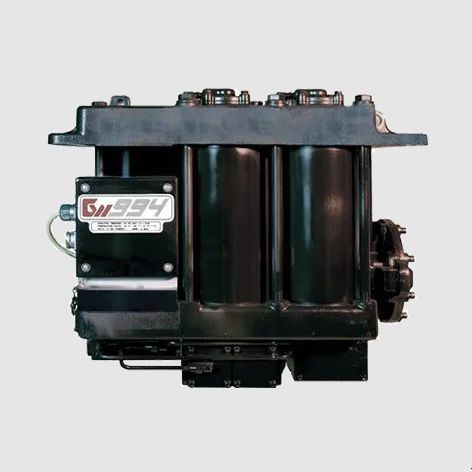

Secador de aire comprimido por adsorción 994-500

Descripción
Una alternativa de menor costo para locomotoras que operan en el rango de 3.000 a 4.000 hp. La 994-500 es totalmente intercambiable con la serie 994-100 y tiene la mitad de las piezas móviles de la serie 975, reduciendo gastos iniciales y de mantenimiento.

Detalles

• Funcionamiento: torre gemela, regeneración por oscilación de presión; ciclo de 65 s por torre (48 s regeneración, 17 s represurización); un ciclo completo cada 130 s
• Desecante: alúmina activada, en bolsas
• Presión máxima del sistema: 150 psig (10,0 bar)
• Rango de temperatura: -40°F a +160°F (-40°C a +70°C); calentador incluido
• Flujo de entrada nominal: 100 scfm (2826 l/min)
• Válvula de purga autoajustable: dosifica automáticamente el aire de regeneración según las condiciones de entrada
• Caída de presión: ≤ 5 psig a 100 scfm @ 100 psig y 105°F (sin coalescente)
• Filtro coalescente: eficiencia 99,9 % @ 0,3 micras
• Eléctrico: 18–138 VDC (74 VDC nominal); desconexión rápida; 0,5 A máx @74 VDC (calefactor apagado), 10 A máx @74 VDC (calefactor encendido)
• Exposición / resistencia: resistente a salpicaduras directas de agua y daños por escombros voladores
• Choque / Vibración / EMI: 10 g choque (3 ejes); cumple requisitos GETS y EMD
• Fatiga: NFPA T2.6.1-1974 categoría cíclica 3/90 @ 140 psig
• Dimensiones: 29 in A x 24.22 in A x 16.5 in P (737 x 615 x 419 mm)
• Peso: 155 lb (45 kg) secadora; 75 lb (34 kg) soporte de montaje
• Opciones: silenciador; funciones: memoria temporizador, etiquetas multilingües

Especificaciones técnicas

• Modelo: 994-500 (intercambiable con 994-100)
• Tipo: secador de aire PSA de doble torre
• Flujo nominal: 100 scfm (2826 l/min)
• Presión máxima del sistema: 150 psig (10,0 bar)
• Rango de temperatura: -40°F a +160°F (-40°C a +70°C)
• Eléctrico: 18–138 VDC; desconexión rápida
• Filtración: filtro coalescente 99,9 % @ 0,3 µm
• Cumplimiento: GETS, EMD, norma de fatiga NFPA
