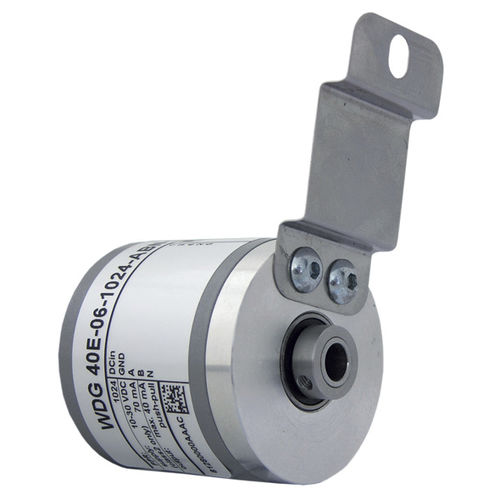

Encoder rotativo incremental WDG 40Eópticode eje hueco ciegocerrado
Añadir a mis favoritos
Añadir al comparador
¿Quiere comprar directamente?
Visite nuestra Shop.
Características
- Tipo
- incremental
- Tecnología
- óptico
- Construcción
- de eje hueco ciego, cerrado
- Material
- de aluminio
- Nivel de protección
- robusto, IP67, IP65, IP40
- Resolución de los codificadores incrementales (pulsos/revolución)
2.500 unit
- Diámetro de la carcasa
40 mm
(1,57 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
15 mm
(0,591 in)- Velocidad de rotación
12.000 rpm
(75.398 rad.min-1)- Frecuencia de salida
200 kHz
- Temperatura de proceso
Máx.: 80 °C
(176 °F)Mín.: -20 °C
(-4 °F)
Descripción
Encoder, incremental, óptico, WDG 40E:
Forma de la señal: rectángulo.
Puntos destacados
• Encoder robusto industrial estándar de eje hueco ciego
• Protección de conexión completa en 10 Vcc hasta 30 Vcc
• Eje alta carga radial 100 N, axial 50 N
Detalles del producto
Brida
Eje hueco ciego
Aluminio, con recubrimiento
Prof. mín. de penetración: 17 mm
Prof. máx. de penetración: 20 mm
Permitida carga de los eje, radial: 100 N
Permitida carga de los eje, axial: 50 N
Circuito de salida
TTL, RS422 compatible, complementaria
HTL
Tensión de operación
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 70 mA
10 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de Wachendorff Automation GmbH & Co. KGFerias
Este distribuidor estará presente en las siguientes ferias
Otros productos de Wachendorff Automation GmbH & Co. KG

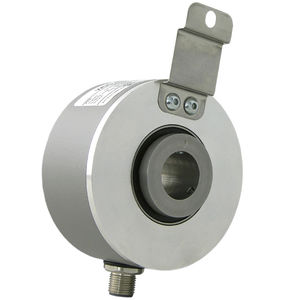

Encoders incrementales de eje hueco
