Sistema de entrada/salida para bus de campo DALI

BACnetpara autómata programableintegrado

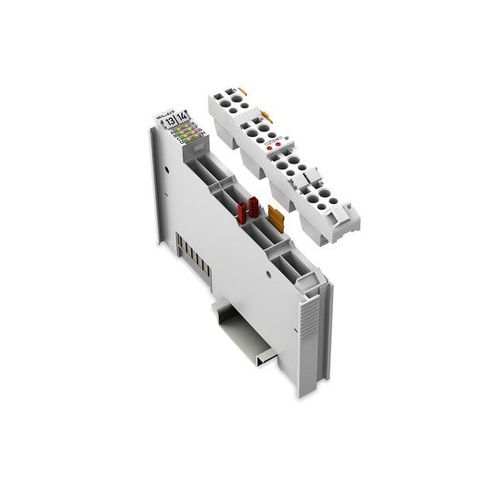

El módulo DALI Multi-Master (753-647) está certificado conforme a la norma DALI-2 CEI 62386. Este protocolo independiente del fabricante garantiza la interoperabilidad de los dispositivos DALI en aplicaciones de iluminación. Con solo 12 mm de ancho, este módulo de E/S se utiliza como interfaz DALI en combinación con los controladores y módulos de la serie 750 de WAGO (p. ej., BACnet, KNX, EnOcean, LON®, MODBUS®). Cada módulo DALI Multi-Master admite 64 direcciones de equipos de control electrónico (ECG) y 64 direcciones de dispositivos de control DALI (multisensores DALI: dadas las características de transmisión cíclica, se recomienda conectar un máximo de 16 sensores). Cada ECG DALI puede asignarse a 16 grupos y 16 escenarios. El módulo DALI Multi-Master ofrece también 16 grupos virtuales adicionales en el bus DALI. Con la ayuda de WAGO-I/O-SYSTEM 750, los controladores DALI pueden integrarse fácilmente en otros sistemas de edificios. A un mismo nodo de bus de campo pueden conectarse varios dispositivos DALI maestros. El número máximo de módulos que pueden conectarse a un controlador depende de la memoria que necesite la aplicación. Para la programación de los nodos de bus de campo se usa el software WAGO-I/O-PRO (CODESYS V2.3) o e!COCKPIT (basado en CODESYS V3). WAGO proporciona una biblioteca completa CEI-61131-3 de bloques funcionales, que simplifica la creación de complejas aplicaciones de iluminación. Por otro lado, el modo «Easy» permite controlar las funciones de iluminación fácilmente sin la compleja programación del PLC.
