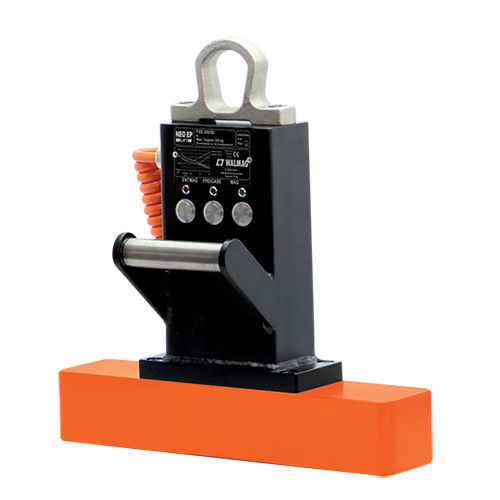

Imán de elevación electropermanente con conmutación eléctrica NEOSQ series

biestablepara chapaspara vigueta

El NEO EP es un imán de elevación electropermanente diseñado para la manipulación frecuente y repetida de piezas ferrosas. Su control eléctrico permite el encendido y apagado sin esfuerzo físico, mejorando la ergonomía del operario y la eficiencia del proceso.

Ventajas

• Control eléctrico ON/OFF sin esfuerzo físico; mando a distancia opcional para operar desde la cabina de la grúa u otras posiciones remotas
• Botones empotrados en acero inoxidable para uso industrial
• Activación rápida: impulso eléctrico en 0,8 segundos
• Módulo magnético en construcción monobloque para mayor durabilidad
• Conexión sencilla a la red eléctrica; la alimentación es necesaria solo para el encendido/apagado
• Apto para funcionamiento continuo (ciclo de servicio 100 %) sin batería de reserva
• Tensión de entrada estándar 400 V; versión 230 V disponible a solicitud para los modelos de 300 y 600 kg
• Carcasa resistente con ojo de elevación forjado
• Integración opcional en líneas de producción automatizadas

Descripción detallada

• NEO EP es una solución profesional para la manipulación frecuente. La instalación es sencilla y la unidad se conecta a la alimentación mediante el cable suministrado. Tras la activación eléctrica, la carga se mantiene por imanes permanentes sin consumo continuo de energía.
• El control por botones eléctricos permite la activación sin esfuerzo manual; la opción de mando a distancia permite la operación desde posiciones de difícil acceso (p. ej. cabina de grúa) o desde el suelo.
• Se puede integrar un control opcional de la fuerza magnética para manejar chapas individuales con seguridad.

Parámetros importantes

• Aplicación: Elevación y manipulación de material ferroso plano y perfiles
• Tecnología: Electropermanente
• Capacidad nominal para material plano: hasta 4.000 kg (según modelo)
• Temperatura máxima del material: 80 °C
• Ciclo de trabajo: 100 % (apto para funcionamiento continuo)
• Factor de seguridad: 3:1
• Garantía: 2 años

Usos típicos

• NEOSQ300 — manipulación de piezas pequeñas de producción en serie, piezas brutas, forjadas o fundidas
• NEOSQ600 — manipulación de piezas largas y perfiles (tirantes de acero, raíles, tubos, vigas, barras) para corte posterior
• NEOSQ1000 — manipulación de chapas más gruesas, piezas cortadas por calor, utillajes y cortes; adecuado para mesas de máquina grandes
• NEOSQ4000 — manipulación de piezas grandes durante corte por plasma; panel de control desplazado al borde para extracción cómoda desde la mesa

Alcance de suministro

• Imán
• Certificado
• Cable de alimentación
• Instrucciones de uso

Especificaciones técnicas

• Modelos (datos geométricos y de rendimiento principales):
  • NEOSQ300 — W 164 mm, L 164 mm, H 420 mm, Número de polos 4, Tamaño de polos 50 x 50 mm, Superficie de sujeción 116 x 116 mm, Peso 23 kg
  • NEOSQ600 — W 95 mm, L 420 mm, H 450 mm, Número de polos 6, Tamaño de polos 50 x 50 mm, Superficie de sujeción 52 x 372 mm, Peso 31 kg
  • NEOSQ1000 — W 228 mm, L 228 mm, H 295 mm, Número de polos 4, Tamaño de polos 80 x 80 mm, Superficie de sujeción 172 x 172 mm, Peso 39 kg
  • NEOSQ4000 — W 228 mm, L 783 mm, H 295 mm, Número de polos 16, Tamaño de polos 80 x 80 mm, Superficie de sujeción 172 x 724 mm, Peso 132 kg
• Tiempo de activación: 0,8 s
• Tensión de entrada estándar: 400 V (opción 230 V a solicitud para los modelos 300 y 600 kg)
• Ciclo de trabajo: 100 %
• Temperatura máxima de funcionamiento: 80 °C
• Factor de seguridad: 3:1
• Garantía: 2 años
