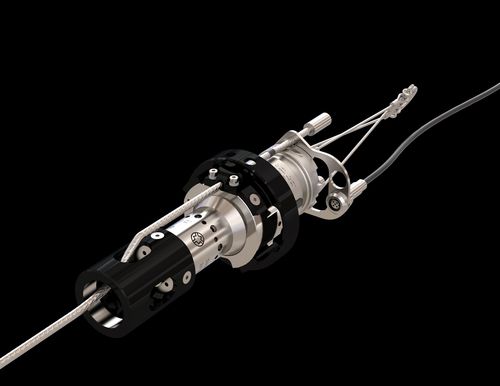

Acoplamiento de ruptura no destructiva en diseño de presión equilibrada para gas hidrógeno (tecnología 350 NF / HF y 700 NF bar resp. 5.000 NF / HF y 10.000 NF psi)
Los acoplamientos de ruptura de la serie HG de WALTHER_PRÄZISION se desconectan de forma totalmente automática y no destructiva cuando se supera una fuerza de separación predeterminada. Gracias a su diseño de suspensión flexible, se puede realizar casi cualquier ángulo de separación. Las válvulas se cierran inmediata y automáticamente durante la desconexión de emergencia y evitan así de forma fiable que el fluido salga de las secciones de tubería separadas. Tras una desconexión de emergencia, los acoplamientos pueden volver a conectarse inmediatamente y sin reparaciones.
Tipos:
HG-008, disponible para 350 NF / HF y 700 NF bar y variantes de repostaje de 5.000 NF / HF y 10.000 NF psi
Diámetro nominal:
8 mm
Presiones de trabajo según SAE J2600:
NWP 350 bar (MOP 437,5 bar / MAWP 481,25 bar)
NWP 700 bar (MOP 875 bar / MAWP 962,50 bar)
Medios:
hidrógeno gaseoso a -40 °C
Particularidades / Opciones:
Acoplamiento de ruptura no destructiva (sin perno de cizallamiento)
Diseño de presión equilibrada
Gran desviación posible gracias al cable de acero inoxidable
Despresurización segura tras la desconexión de emergencia gracias a un sencillo proceso de ventilación
Rápida recuperación de la disponibilidad operativa tras la desconexión de emergencia
Disponible con certificado ETL (a petición por separado)
---
