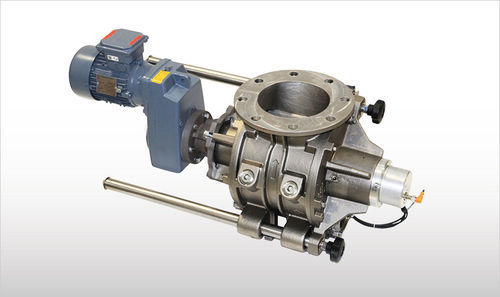

Válvula rotativa para transporte neumático REC

para productos alimentariospara pulverulentospara materiales secos a grane

Presentación
Las válvulas rotativas SlideOut son equipos de dosificación con rotor de giro continuo y dos compartimentos que se llenan simultáneamente desde una entrada superior. Diseñadas para el dosificado preciso de polvos y gránulos y para facilitar la limpieza y el mantenimiento.

Función
Están disponibles dos versiones según el modo de descarga: REC (drop‑through) para descarga por gravedad y RES (blow‑through) para integración con líneas de transporte neumático.

REC (vávula SlideOut drop‑through)
La versión REC cuenta con entradas y salidas circulares. El material dosificado por el rotor se descarga por gravedad a través de la salida inferior hacia un recipiente o un sistema de transporte aguas abajo.

RES (vávula SlideOut blow‑through)
La versión RES incorpora una brida de entrada circular y conexiones de salida tubulares en la parte inferior a ambos lados. El material se libera en menos de media rotación del rotor y se incorpora al flujo de aire de la línea de transporte neumático.

Características

• Rotor continuo de dos compartimentos; rotor estándar con eje integrado
• Unidad de accionamiento montada en el eje del rotor
• Sellado del eje con purga de aire para reducir fugas
• Caudales por rotación: 5 / 10 / 20 / 35 L/rot (0,17 / 0,35 / 0,70 / 1,2 ft³/rot) para tuberías 2", 3", 4" y 5"
• Rango de temperatura de trabajo: -40 a 150 °C (-40 a 302 °F)
• Presión máxima de trabajo: hasta 1 bar (14 psi)
• Carcasa: acero inoxidable AISI 316
• Bridas: EN 1092-1 PN 10 (DIN 2576)
• Construcción compacta y robusta; múltiples opciones de acabado
• Materiales conformes a EC 1935/2004 cuando se especifica
• Certificación ATEX 20/22 disponible

Beneficios

• Mantenimiento sencillo, seguro y rentable gracias al diseño SlideOut
• Construcción resistente y bajo requerimiento de espacio
• Adaptable a diferentes tipos de materiales
• Manipulación suave que preserva las propiedades físicas del producto

Notas adicionales
El diseño SlideOut facilita la inspección y el mantenimiento del rotor y del sello. Las opciones de acabado y los materiales certificados permiten su uso en aplicaciones con contacto alimentario y en entornos ATEX cuando se requiera.

Especificaciones técnicas

• Modelos: REC (drop‑through) y RES (blow‑through)
• Rotor: rotor continuo de dos compartimentos, eje integrado
• Accionamiento: unidad montada en el eje del rotor
• Sellado de eje: purga de aire
• Capacidades: 5 / 10 / 20 / 35 L/rot para tuberías 2", 3", 4", 5"
• Temperatura de trabajo: -40 a 150 °C
• Presión máxima: hasta 1 bar (14 psi)
• Carcasa: acero inoxidable AISI 316
• Bridas: EN 1092-1 PN 10 (DIN 2576)
• Certificaciones: EC 1935/2004 (si procede); ATEX 20/22
• Diseño: estructura robusta y compacta; varias opciones de acabado
