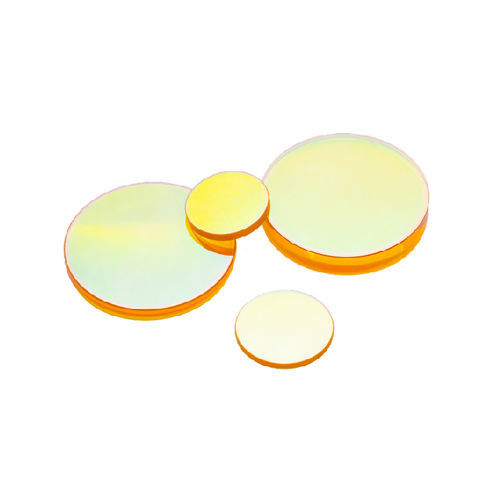

Lente esférica LZ series

meniscoplano cóncavaplano convexo

Las lentes ZnSe Plano-Convex (LZ) tienen una distancia focal positiva y se utilizan para enfocar un haz colimado a un tamaño de punto pequeño. Las lentes ZnSe Plano-Concave (LZ) tienen una distancia focal negativa y se utilizan para haces colimados divergentes. Las superficies curvas de estas lentes deben mirar hacia la fuente para minimizar la aberración esférica. Las lentes de menisco positivo convexo-cóncavo (LZM) son lentes convergentes que son gruesas en el centro y delgadas en los bordes y producen imágenes reales. El radio de curvatura del lado cóncavo es mayor que el lado convexo de la lente. El lado convexo de la lente debe mirar hacia la fuente para minimizar la aberración esférica. Está diseñado para minimizar la aberración esférica y producir un tamaño de punto focal mínimo para la luz colimada entrante. Tolerancia de diámetro: + 0 / -0.13 mm Tolerancia de grosor: ± 0.25mm Tolerancia de longitud focal: ± 2% Variación del grosor del borde (ETV): ≤3 arco min. Apertura clara: > 90% Planitud de la superficie: λ/4 por 1" Dia@632.8nm Calidad de la superficie: 40-20 S-DAR Para el apanado: R <0.2% por superficie a 10.6 μm
