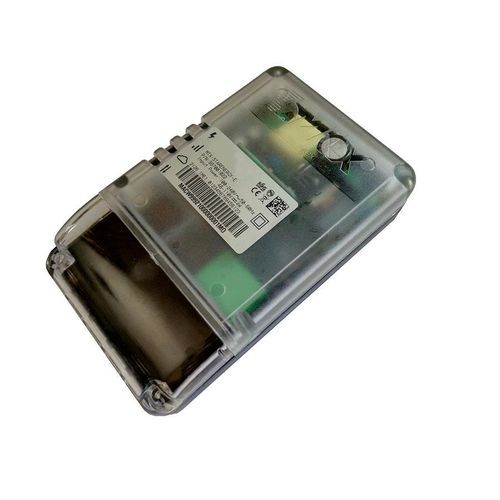

Módem DTU MTX StarEnergy-E

inalámbricode datoscelular

Resumen del producto
El MTX-StarEnergy-E es un módem industrial orientado al mercado de medición eléctrica. Proporciona encapsulación de protocolo y funciones de pasarela para la lectura de contadores IEC 60870-5-102 mediante IP ↔ RS232/RS485, con gestión de prioridad en 2G/3G/4G-LTE y conmutación a llamadas CSD. El equipo también monitoriza la presencia del contador y envía alarma en caso de no detección.

Características principales

• Hardware: módem celular 4G/3G/2G (4G Cat.1)
• Hardware: USB 2.0 (Tipo A)
• Hardware: interfaz serie RS232/RS422/RS485 (RJ45)
• Hardware: alimentación AC y DC de amplio rango
• Hardware: soporte de comunicaciones heredadas (CSD, SMS)
• Hardware: montaje en riel DIN y fijación mural triangular
• Hardware: 4 LEDs de estado

• Software: servidor web integrado para gestión
• Software: pasarela serie (IP ↔ RS232/RS485)
• Software: soporte SNMPv3
• Software: encapsulación IEC 60870-5-102
• Software: cortafuegos y watchdog integrados
• Software: control por SMS
• Software: gestión VPN

Especificaciones (radio, datos y mensajería)
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5,75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236,8 Kbps (UL); GPRS: 107 Kbps (DL) / 85,6 Kbps (UL)
Transmisión CSD hasta 9,6 kbps, V.110, no transparente
SMS: soporte modo texto y PDU

Interfaces

• Conectividad celular 4G/3G/2G
• 1x puerto serie RS232/RS422/RS485 (4 hilos)
• RTC con respaldo por supercondensador
• Supercondensador para alarma de fallo de energía

Conectores

• Conectores de antena SMA F para 4G/3G/2G
• Conector USB Tipo A (USB 2.0)
• RJ45 para serial (RS232/422/485, 4 hilos)
• Ranura miniSIM
• Bloque de bornes: alimentación (AC: 2 vías 3,5 mm; DC: 2 vías 3,5 mm)

Puntos fuertes y beneficios

• Alimentación AC y DC de amplio rango para despliegues flexibles
• Despliegue e instalación rápidos (riel DIN o montaje mural)
• Conexiones seguras con firewall, VPN y SNMPv3
• Visualización rápida del estado mediante LEDs e interfaz web

Aplicaciones

• Diseñado para la lectura remota y medición de contadores eléctricos

Especificaciones técnicas

• 4 LEDs de estado
• Montaje en riel DIN y fijación mural triangular
• Entrada de alimentación: AC 100-240 VAC; DC 48-110 VDC
• Rango de temperatura de funcionamiento: -25°C a 70°C
• Límites de temperatura: -40°C a 85°C
• Temperatura de almacenamiento: -40°C a 85°C
• Dimensiones: 175 x 100 x 45 mm
• Peso: 300 g
• Certificaciones: RED 2014/53/UE, RoHS, ISO 9001
