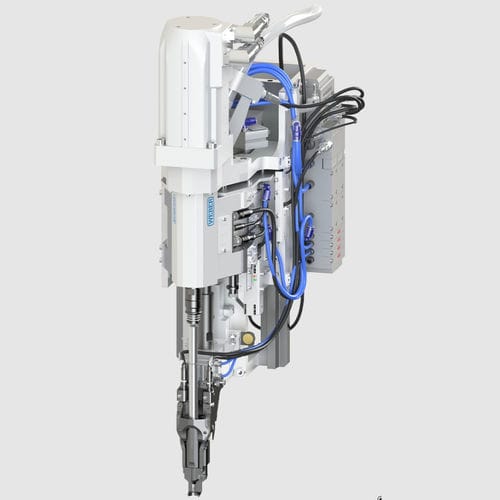

Unidad de atornillado para tornillos de perforación por flujo RSF25

robotizadapara la colocación de tornilloscon alimentación automática de tornillos

Descripción general
Sistema de atornillado robotizado para tornillos flow-drill (RSF25). Permite conexiones roscadas desmontables sin taladrado previo y compensa variaciones de material y tolerancias de fabricación. Está diseñado para aplicaciones con accesibilidad unilateral y conjuntos mixtos que requieren uniones desmontables de alta resistencia.

Proceso y prestaciones
El RSF25 forma una rosca métrica directamente en los elementos a unir, obteniendo conectores desmontables que permiten el desmontaje. El método proporciona altas fuerzas de apriete y altos pares de afloje. Los parámetros del proceso pueden configurarse libremente para ajustar el perfil de apriete a la aplicación. El proceso de unión tiene un aporte térmico reducido y soporta posiciones de atornillado con acceso unilateral.

Características

• Sistema apto para integración en células robotizadas
• Uniones posibles desde un solo lado (accesibilidad unilateral)
• Unión directa sin agujero piloto posible
• Formación de rosca métrica en la pieza
• Compatible con otras técnicas de unión (p. ej. pegado)
• Diseño compacto con contorno de interferencia optimizado
• Sujeción de herramienta de cambio rápido y apertura automática de mordazas

Datos técnicos (extracto)
RSF25 —
Par de apriete [Nm] : hasta 15
Accionamiento EC [rpm] : hasta 8.000
Fuerza axial máx. (a 6 bar) [N] : hasta 3.600
Fuerza de sujeción (a 6 bar) [N] : hasta 1.400
Tiempo de ciclo [s] : desde 1,6
Sujeto a modificaciones técnicas.

Especificaciones

• Modelo: RSF25
• Par máximo: hasta 15 Nm
• Velocidad de accionamiento EC: hasta 8.000 rpm
• Fuerza axial máxima (6 bar): hasta 3.600 N
• Fuerza de sujeción (6 bar): hasta 1.400 N
• Tiempo de proceso: desde 1,6 s
• Sistema apto para robots, accesibilidad unilateral, formación directa de rosca métrica, combinable con otras técnicas de unión
