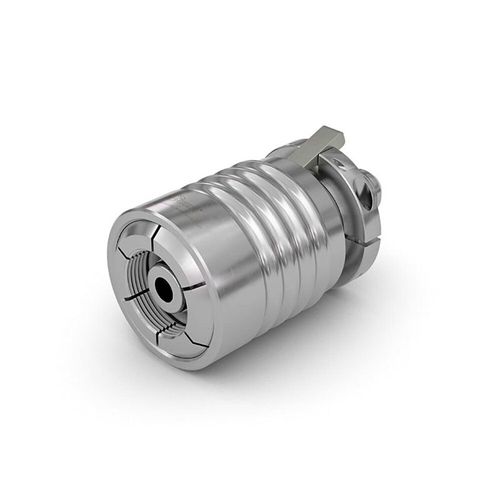

Racor rápido TW850-S60 H2

para hidrógenopara estación de servicioUNF

Descripción del producto
El WEH® TW850-S60 H2 es un acoplador rápido para hidrógeno diseñado para el llenado seguro, rápido y eficiente de contenedores y remolques H2 destinados a la distribución hacia estaciones de servicio. Soporta presiones de servicio máximas de hasta 530 bar y una calificación de diámetro nominal técnico continua de hasta 10 mm para proporcionar altos caudales y reducir el tiempo de llenado.

Características y ventajas

• Compatibilidad: Diseñado para conexiones tubulares típicas en remolques H2 y equipos de distribución
• Altos caudales: Diámetro nominal técnico continuo de hasta 10 mm para un rendimiento máximo
• Compatibilidad con H2: Materiales y diseño optimizados para hidrógeno a altas presiones
• Construcción duradera: Materiales resistentes a la corrosión para un servicio fiable en condiciones exigentes
• Acoplamiento rápido: Conexión y liberación en menos de un segundo; elimina las conexiones por tubos que consumen tiempo
• Cierre por manguito deslizante: Palanca de bloqueo integrada que evita desconexiones accidentales durante el llenado

Aplicación
Llenado de contenedores y remolques de hidrógeno para el suministro a estaciones con una presión de servicio máxima de hasta 530 bar. Nota: No apto para la carga directa de vehículos H2. El flujo del medio debe cortarse con una válvula separada; el TW850-S60 H2 no incluye válvula de retención.

Datos técnicos
Diámetro nominal técnico: Hasta 10 mm, según variante
Presión máxima de servicio PS: Hasta 530 bar, según variante
Rango de temperatura: -40 °C a +65 °C
Medio: Hidrógeno (H2)
Tasa de fuga: 1 x 10^-3 mbar·l/s (medido)
Accionamiento: Manual mediante manguito deslizante; palanca de bloqueo integrada
Material: Resistente a la corrosión
Material de sellado: NBR

Variantes disponibles
C1-186400 — PS = 450 bar — Diámetro nominal técnico: 10 mm — Conexión A: M36x2.0 rosca izquierda macho — Entrada de medio: UNF 7/8"-14 macho
C1-189758 — PS = 450 bar — Diámetro nominal técnico: 7 mm — Conexión A: W30x2.0 rosca izquierda macho — Entrada de medio: UNF 7/8"-14 macho
C1-189759 — PS = 530 bar — Diámetro nominal técnico: 5 mm — Conexión A: W30x2.0 rosca izquierda macho — Entrada de medio: UNF 3/4"-16 macho
C1-189766 — PS = 450 bar — Diámetro nominal técnico: 10 mm — Conexión A: M42x2.0 rosca izquierda macho — Entrada de medio: UNF 7/8"-14 macho
C1-189767 — PS = 530 bar — Diámetro nominal técnico: 7.5 mm — Conexión A: M42x2.0 rosca izquierda macho — Entrada de medio: UNF 3/4"-16 macho
C1-189768 — PS = 530 bar — Diámetro nominal técnico: 7.5 mm — Conexión A: M36x2.0 rosca izquierda macho — Entrada de medio: UNF 3/4"-16 macho
C1-190856 — PS = 450 bar — Diámetro nominal técnico: 5 mm — Conexión A: W21.8x1/14" rosca izquierda macho — Entrada de medio: UNF 7/8"-14 macho
C1-190859 — PS = 450 bar — Diámetro nominal técnico: 10 mm — Conexión A: M52x2.0 rosca izquierda macho — Entrada de medio: UNF 7/8"-14 macho
C1-190959 — PS = 530 bar — Diámetro nominal técnico: 7 mm — Conexión A: W21.8x1/14" rosca izquierda macho — Entrada de medio: UNF 3/4"-16 macho
C1-190960 — PS = 530 bar — Diámetro nominal técnico: 7.5 mm — Conexión A: M52x2.0 rosca izquierda macho — Entrada de medio: UNF 3/4"-16 macho

Especificaciones técnicas

• Referencia: TW850-S60 H2
• Marca: WEH®
• Presión máxima de servicio: hasta 530 bar (según variante)
• Diámetro nominal técnico continuo: hasta 10 mm (según variante)
• Rango de temperatura: -40 °C a +65 °C
• Medio: Hidrógeno (H2) — diseño compatible con H2
• Tasa de fuga: 1 x 10^-3 mbar·l/s (medido)
• Accionamiento: Manual mediante manguito deslizante; palanca integrada contra desconexión accidental
• Material: Resistente a la corrosión
• Material de estanqueidad: NBR
• Diseño de acoplador rápido: Conexión y desconexión en menos de un segundo; elimina los ensamblajes tubulares que consumen tiempo
• No apto para carga directa de vehículos H2; sin válvula de retención integrada — use una válvula separada si es necesario
