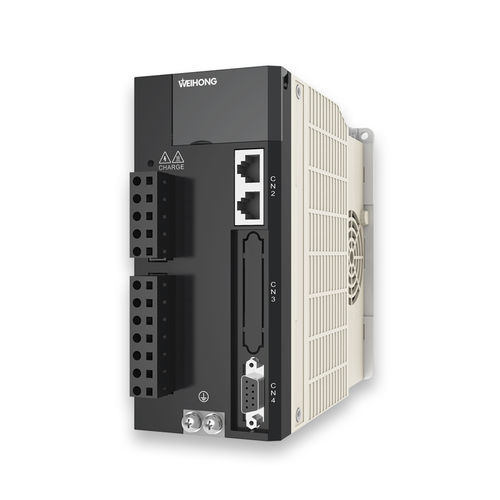

Servo-variador 3 fases WISE

monofásicoUSBde mando

Especificaciones generales Fuente de alimentación principal Monofásica/3 fases 220V～240V 50～60HZ Fuente de alimentación de control Monofásica 220V～240V 50～60HZ Retroalimentación del codificador Codificador absoluto, 7 hilos en serie, 17 bits (131072 de resolución) Codificador incremental, 5 hilos en serie, 20 bits (1048576 de resolución) Encoder incremental de fase ABZ, 2500P/r (resolución 10000) Señal de entrada de pulso y dirección 2 grupos de señal de entrada diferencial (uno para pulso, el otro para dirección) Salida de pulsos Salida de pulsos del codificador de fase ABZ a través del controlador de línea Comunicación Conectado al PC (que tiene instalado iMotion) a través de la interfaz USB Modo de control ① Control de posición; ② Control de velocidad; ③ Control de par Control de posición Entrada de control ① Borrado del contador de desviación;② Inhibición de la entrada de pulsos de mando;③ Conmutación del engranaje electrónico;④ Conmutación de la ganancia, etc Salida de control Posicionamiento completo (en posición) Frecuencia máxima de entrada de pulsos Conductor de línea: 1Mpps Colector abierto: 200Kpps Modo de entrada de pulsos Entrada diferencial, con configuración de parámetros (① Positivo/negativo; ② Fase A/fase B; ③ Comando/dirección) Engranaje electrónico (división/multiplicación del impulso de mando) 1/1000~1000 veces Filtro Filtro de suavizado, filtro FIR, filtro de retardo de tiempo Salida de pulsos Fase A, fase B y fase C: salida del conductor de línea División de la salida de pulsos: dentro de un rango de 1 a 1/4 de la resolución del codificador Control de velocidad Entrada de control ① 1ª velocidad interna; ② 2ª velocidad interna; ③ 3ª velocidad interna; ④ sujeción de velocidad cero Salida de control A la velocidad (llegada de la velocidad) Comando de velocidad interna 8-velocidad con configuración de parámetros
