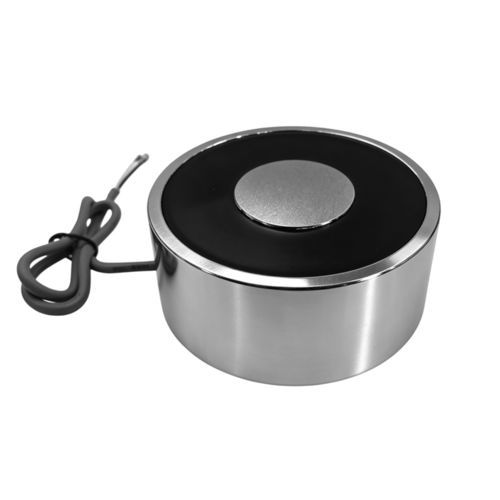

Imán de mantenimiento WL10043

para ensamblajepara equipamiento electrónicopara herramienta de taller

Descripción general
Los electroimanes de retención en corriente continua proporcionan una fuerza magnética estable cuando se alimentan con corriente continua (CC). Diseñado para uso industrial intermitente o continuo, el WL10043 asegura la fijación fiable de piezas ferrosas en sistemas automatizados, dispositivos de sujeción y equipos de manipulación. Sus dimensiones compactas y su fijación estandarizada facilitan la integración en líneas de producción.

Cómo funciona
Al aplicar tensión CC, la corriente atraviesa la bobina de cobre generando un campo magnético en el núcleo y la carcasa de hierro. El contacto con una superficie metálica completa el circuito magnético y maximiza la fuerza de retención. El rendimiento depende de la potencia y corriente de la bobina, el material magnético, la zona de contacto y el entrehierro, así como de la temperatura de trabajo y la estabilidad de la tensión. Al cortar la alimentación, el campo magnético desaparece y la pieza se libera.

Aspectos destacados

• Alta fuerza de retención (340 kg especificados)
• Dimensiones compactas y montaje M10 estandarizado
• Baja emisión acústica en funcionamiento
• Diseñado para larga vida de ciclo en entornos industriales
• Disponible en varias tensiones nominales y opciones de potencia
• Configuraciones personalizadas bajo demanda
• Mecanizado de precisión y bobinado con controles de calidad

Aplicaciones principales

• Herramientas finales y utillajes robotizados
• Plantillas CNC y dispositivos de sujeción rápida para mecanizado e inspección
• Cierres de seguridad, puertas automáticas y sistemas de control de acceso
• Accesorios de elevación y manipulación para agarre y liberación controlada
• Dispositivos médicos que requieren posicionamiento sin vibraciones
• Sistemas de fabricación automatizada e Industria 4.0

Pros / Contras
Pros

• Alta fuerza de retención y posicionamiento preciso
• Respuesta rápida y funcionamiento silencioso
• Ausencia de desgaste mecánico por piezas móviles
• Integración eléctrica sencilla en automatización
• Larga vida útil con ciclo de servicio adecuado

Contras

• Generación de calor en operación continua—requiere consideración térmica
• La fuerza de retención depende de la alimentación CC—la pérdida de energía libera la pieza
• Rendimiento sensible al estado de la superficie y al entrehierro
• Coste inicial superior a algunos sistemas de sujeción mecánicos
• Requiere alimentación CC y control adecuados

Resolución de problemas (problemas comunes y soluciones)

• Sin alimentación / sin retención: comprobar el cableado, la tensión de entrada y la resistencia de la bobina
• Fuerza de retención débil: reducir el entrehierro, limpiar la superficie de contacto, confirmar la tensión nominal
• Sobrecalentamiento: revisar el ciclo de servicio, asegurar la tensión correcta y mejorar la disipación térmica
• Ruido o vibración: comprobar y apretar el montaje, verificar la alineación
• Funcionamiento intermitente: inspeccionar las conexiones eléctricas y la estabilidad de la fuente CC

Ficha técnica (elementos clave)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): 12 V CC y 24 V CC
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificaciones técnicas

• Model: WL10043
• Brand: Weilong Technology
• Tensiones nominales disponibles: 12 V CC, 24 V CC
• Rango de potencia nominal: 14–25 W
• Fuerza de retención (indicada): 340 kg
• Resistencia de la bobina (ejemplo): 68 Ω
• Longitud del cable: 200 mm
• Montaje: orificio de tornillo M10, profundidad/longitud 20 mm
• Protección: IP50 (resistente al agua)
• Clase de aislamiento: B
• Rango de temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: intermitente (1–10 %; típico 10 %)
• Vida útil (indicada): 100.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Garantía: 1 año
