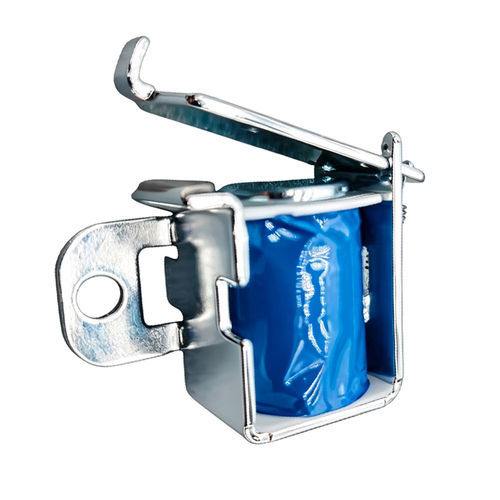

Electroválvula de control directo WL0725

de 2 víasNCaire

Descripción del producto
Una válvula solenoide tipo flapper es una válvula de control magnético que utiliza un solenoide electromagnético para accionar un mecanismo de flap flexible que abre o cierra una vía de flujo para aire, tinta, gas o líquido. Está diseñada para aplicaciones que requieren conmutación de alta frecuencia, respuesta rápida, tamaño compacto, bajo consumo y funcionamiento fiable. Los diseños personalizados permiten ajustar la tensión, la fuerza, la carrera, la capacidad de sellado y la vida útil para satisfacer requisitos OEM o industriales específicos.

Cómo funciona

• Activación eléctrica: la tensión aplicada a la bobina genera un campo magnético.
• Movimiento magnético: la fuerza magnética atrae el émbolo/armadura interno para generar movimiento mecánico.
• Apertura/cierre del flap: el movimiento impulsa el flap para abrir o cerrar la vía de flujo.
• Control del flujo y restablecimiento: cuando está energizada la válvula permite el flujo; al desenergizarse un resorte o retorno elástico restablece el flap.

Principales beneficios y resultados

• Respuesta rápida (conmutación a nivel de milisegundos)
• Funcionamiento silencioso
• Conmutación repetible y fiable
• Huella compacta adecuada para instalaciones con espacio reducido
• Larga vida útil con selección y mantenimiento adecuados

Características

• Diseño compacto optimizado para operación frecuente
• Tiempo de respuesta rápido y control preciso del flujo
• Rendimiento de conmutación fiable con buena repetibilidad
• Bajo consumo con opciones para varias tensiones y diseños de bobina
• Personalizable: tensiones, carrera, materiales de sellado y ajuste de vida útil para necesidades OEM

Aplicaciones típicas

• Industria de la impresión: suministro de tinta, control de cabezales de impresión, sistemas de limpieza que requieren conmutaciones rápidas y precisas
• Equipos médicos y de laboratorio: válvulas miniaturizadas para control de líquidos y gases
• Automatización industrial: control neumático, dosificación, manejo de materiales y sistemas de control de precisión
• Máquinas de envasado: llenado, sellado y dosificación que requieren actuación rápida
• Sistemas robóticos: válvulas compactas para control preciso del movimiento y de procesos

Ventajas y desventajas (resumen)

• Ventajas: conmutación rápida, tamaño reducido, control electrónico ON/OFF simple, alta fiabilidad, mantenimiento sencillo, apta para operación frecuente.
• Desventajas: capacidad de presión inferior en comparación con algunas válvulas industriales, rendimiento dependiente del diseño de sellado, requiere control de tensión adecuado, puede necesitar desarrollo a medida para aplicaciones especiales.

Solución de problemas (problemas comunes y remedios)

• Válvula no funciona: comprobar la tensión de alimentación, continuidad/resistencia de la bobina, cableado y conexiones.
• Control de flujo deficiente: comprobar obstrucciones, verificar la selección correcta de la válvula y el estado de sellado, limpiar la válvula y comprobar la presión de trabajo.
• Sobrecarga térmica: confirmar el ciclo de servicio y la tensión, comprobar la disipación de calor y revisar el diseño térmico.
• Fugas: inspeccionar/reemplazar el flap y los sellos, mejorar la precisión de montaje y los materiales de sellado.

Especificaciones técnicas

• Marca: Weilong Technology
• Número de modelo: WL0725
• Tensión nominal (V): CC 3–48V
• Potencia nominal (W): 3-6 W
• Modelo de trabajo: diseño tipo flapper
• Fuerza de sujeción (N): 50 Gf
• Carrera (mm): 19,7 mm
• Tiempo de reinicio: 50 ms
• Vida útil: 300.000 ciclos
• Certificación: CE, RoHS, ISO9001
• Material: carcasa de acero al carbono con recubrimiento electrocincado
• Longitud del cable (mm): 200
• Estilo de instalación: tornillo ajustable
• Tolerancia dimensional: ±0,1 mm
• Impermeabilidad: ninguna
• Clase de aislamiento: F (155 °C)
• Prueba de alta tensión: AC 600V 50/60Hz 2s
• Fuerza de sujeción sin excitación: 0
• Temperatura de trabajo: -10 °C - 100 °C
• Ciclo de servicio: 1-100%
• Condiciones de pago: TT o LC a la vista
• Pedido de muestra: sí
• Garantía: 1 año
• Pedido mínimo (MOQ): 500 uds
• Capacidad de suministro: 5000 uds por semana
• Tiempo de entrega: 30 días
• Puerto de carga: Shenzhen
