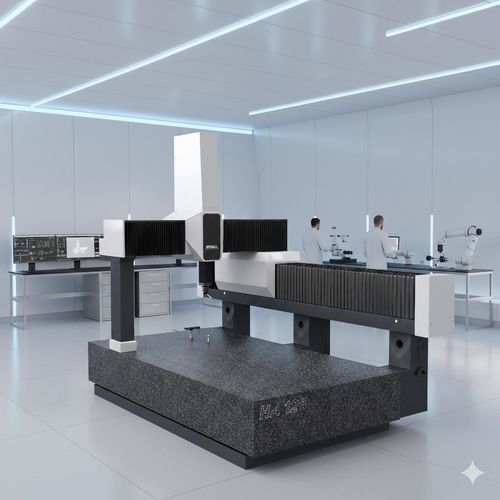

Máquina de medición de coordenadas tipo puente HA

para control de calidadpara metrologíade alta precisión

Resumen
La serie HA establece un nuevo referente de precisión dentro del portfolio WENZEL. Desarrollada para aplicaciones en las que los resultados de medición sirven como valores de referencia, combina precisión mecánica, estabilidad térmica y máxima reproducibilidad incluso en grandes volúmenes de medición. Con precisiones de hasta 0.8 + L/500 µm, ofrece valores de referencia fiables para inspecciones exigentes.

Diseño y concepto
La serie HA se basa en la arquitectura semipórtico probada de la LH Series, pero se ha desarrollado específicamente para el segmento de alta precisión. Se han reforzado componentes centrales, guías y estructuras de soporte, aumentado las distancias entre rodamientos y rediseñado la distribución de masas. El concepto mecánico se complementa con procesos de fabricación seleccionados y funciones ampliadas de corrección y compensación.

Materiales y comportamiento térmico
El núcleo de la máquina es un bastidor macizo de granito. Base, cercha y quill están íntegramente fabricados en granito, lo que proporciona un comportamiento térmico homogéneo, alta rigidez intrínseca y excelente amortiguación de vibraciones—prerrequisitos para resultados de medición reproducibles al más alto nivel.

Rendimiento y aplicación
La serie HA es una plataforma independiente para máxima precisión, máxima reproducibilidad y fiabilidad de medida a largo plazo. Garantiza una precisión de medición constante incluso en las condiciones más exigentes — en amplios rangos de medida y durante largos periodos. Destinada a tareas donde los resultados de medición validan procesos, orientan decisiones de control y sirven como valores de referencia vinculantes.

Características / especificaciones técnicas

• Serie / modelo: HA series
• Precisión: hasta 0.8 + L/500 µm
• Arquitectura: semipórtico (derivado y mejorado de la LH Series)
• Material del bastidor: granito macizo (base, cercha, quill)
• Mejoras mecánicas: componentes centrales, guías y estructuras de soporte reforzadas; distancias de cojinetes aumentadas; redistribución de masas rediseñada para minimizar errores básicos
• Comportamiento térmico: construcción homogénea en granito para una estabilidad excepcional
• Funcionalidad: funciones ampliadas de corrección y compensación para reproducibilidad a largo plazo
• Enfoque de aplicación: mediciones de referencia e inspecciones exigentes que requieren máxima precisión y reproducibilidad
