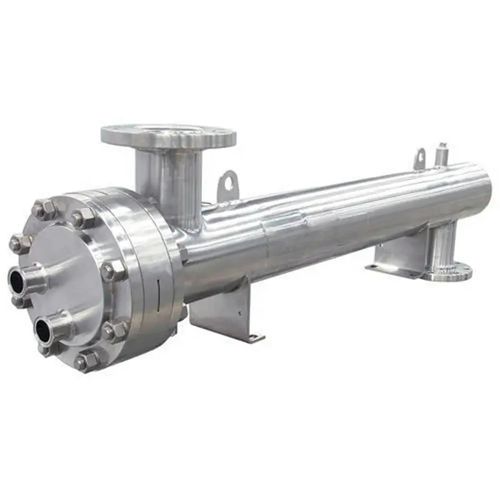

Intercambiador de calor multitubular

líquido-líquidolíquido-gasde acero inoxidable

Principio de funcionamiento Principio de transferencia de calor: calor y frío para la transferencia de calor de dos tipos de fluido, uno en el flujo de la tubería, conocido como fluido de la tubería;El otro flujo fuera del tubo se llama shell - lado del fluido.Con el fin de mejorar el coeficiente de transferencia de calor del fluido fuera del tubo, varios deflectores se suelen instalar en la cáscara. El deflector puede aumentar la velocidad del fluido del lado de la carcasa, obligar al fluido a cruzar el haz de tubos varias veces según la ruta prescrita y aumentar el grado de turbulencia del fluido. Los tubos de intercambio de calor se pueden disponer en triángulo equilátero o cuadrado en la placa tubular.El triángulo equilátero tiene una disposición compacta, alta turbulencia y alto coeficiente de transferencia de calor.La disposición cuadrada hace que sea conveniente limpiar el exterior del tubo y es adecuada para el fluido que es fácil de escalar.
