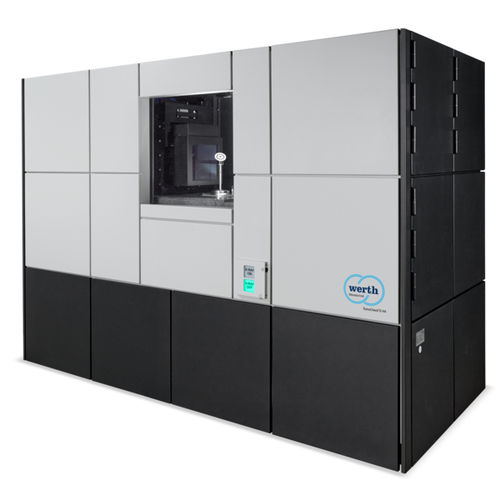

Máquina de medición de coordenadas para piezas grandes TomoCheck® S HA

para engranajespara lentede sensor múltiple

Mediante la combinación de tubos de transmisión con una tensión de aceleración de 225 kV y grandes detectores de alta resolución, el TomoCheck ® S HA (High Accuracy) permite la medición en 3D tanto de conjuntos multimateriales como de piezas de gran volumen con una alta resolución y una precisión sin precedentes. El diseño básico de la máquina de medición de coordenadas por tomografía computarizada en granito, la mecánica de la máquina de alta precisión y la tecnología de cojinetes de aire permiten desviaciones de medición de longitudes en el rango submicrométrico. Los ámbitos de aplicación son los microcomponentes y las piezas de plástico, metal ligero y grafito. • Minimización de la desviación de sondeo del sensor de rayos X mediante un proceso patentado • El tubo objetivo de diamante y un detector con un elevado número de píxeles permiten resoluciones en el rango de 1/10 µm • El TomoCheck® S HA se corresponde, en cuanto a su diseño y construcción, con los dispositivos de protección total según la Ordenanza de Protección Radiológica • Se pueden instalar otros sensores para adaptarlos a aplicaciones específicas • Calibración conforme a la norma VDI 2617 para obtener resultados de medición fiables y trazables, opcionalmente con certificado DAkkS Rango de medición Max. Dimensiones de la pieza D = 204 mm / L = 434 mm (según la relación de aspecto de las piezas) Precisión Desviación admisible en la medición de la longitud hasta 2,5 µm
