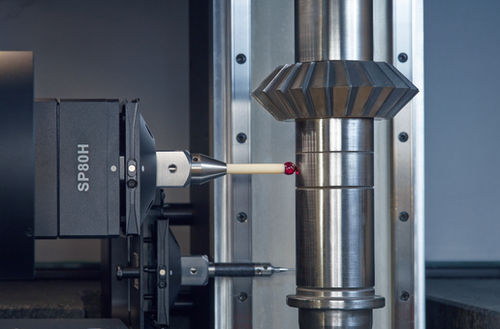

Palpador 3D SP80

de mediciónde barridopara cigüeñal

El SP80 es un sensor táctil de medición que impresiona por su máxima precisión a alta velocidad de exploración. El sistema de sonda táctil de alta resolución está totalmente integrado en el concepto de multisensor de Werth. La aplicación de la sonda 3D se centra en las mediciones 3D que requieren una gran precisión o el uso de configuraciones de sonda largas y pesadas. • Cambio rápido y repetible del sistema de sondas sin necesidad de calibración • Cambio rápido opcional de palpadores (SH80) utilizando los módulos de almacenamiento (SCP80) en el sistema modular de cambio (MRS) • El cambio rápido entre la junta giratoria motorizada PH10 y la SP80 es posible a través de varios kits de montaje Precisión Desviación de sondeo admisible hasta 0,6 µm Cómo funciona Al entrar en contacto con la pieza, el palpador se lleva a la desviación objetivo mediante los ejes de coordenadas. Mediante un proceso de triangulación, se mide la desviación exacta, se superpone con las coordenadas de los sistemas de escala de la máquina y se almacena como punto de medición.
