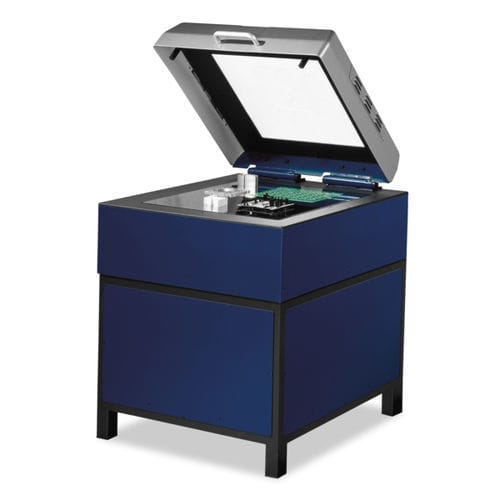

Máquina de medición de coordenadas FlatScope®

ópticade vídeopara perfiles

El FlatScope tiene un principio de diseño innovador en el que el sensor de procesamiento de imágenes se encuentra debajo de la placa de cristal para apoyar los objetos de medición. Por lo tanto, todas las piezas de trabajo se visualizan con nitidez sin necesidad de un largo enfoque. Con la FlatLight, es posible una iluminación telecéntrica uniforme del objeto en todo el rango de medición, y con el procesamiento de imágenes de contorno, se dispone de filtros de contorno y de elementos para realizar mediciones fiables. El ámbito de aplicación es la medición de piezas 2D de mayor tamaño, como láminas, placas de circuitos impresos, piezas láser y piezas finas en blanco. • Alineación automática de las piezas colocadas en la mesa de medición con AutoAlign y adquisición posible con el modo de funcionamiento patentado Raster Scanning HD • Imagen total con casi cualquier resolución mediante el remuestreo de la información de todas las imágenes individuales (superpuestas) con el escaneo de trama patentado HD • Evaluación rápida "en la imagen" sin posicionamiento de los ejes unitarios • Gran flexibilidad gracias a la luz incidente adicional de campo claro y campo oscuro (posibilidad de óptica zoom con MultiRing®) • Instalación aislada de las vibraciones sobre aisladores de muelle de aire con control de nivel mecánico-neumático • Pruebas funcionales y visualización de desviaciones codificadas por colores con Werth BestFit o ToleranceFit®
