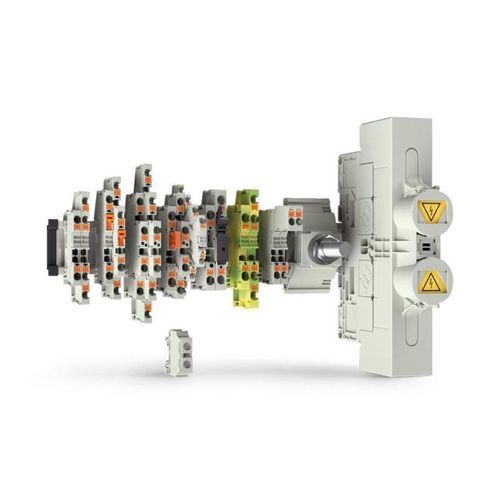

Bloque de conexión enchufable WT series

con tornillode muellepush-in

Anuncio
La selos NEW GENERATION es una familia de bloques de conexión modernizada y consolidada que agrupa las series probadas fasis WKFN, fasis WTP y selos WT en una sola gama optimizada y totalmente libre de plomo, diseñada para aplicaciones industriales y disponibilidad a largo plazo.

Ventajas principales

• A prueba de futuro: Totalmente libre de plomo (RoHS) sin excepciones.
• Simplificado: Una sola serie con un sistema de accesorios unificado para máxima compatibilidad.
• Ampliado: Nuevas versiones push-in (WTPN) con terminales para 2,5 mm² y 6 mm² además del rango estándar.
• Orientado al mercado: Alineamiento con estándares establecidos y tecnologías de conexión modernas.
• Flexible: Sustitución 1:1 de terminales de tornillo y migración sencilla del muelle de presión al push-in.

Calendario

• Presentación — 25 a 27 nov 2025: Primera presentación pública en la feria SPS 2025.
• Fase de transición — T1 2026 a 31 dic 2026: Ambas generaciones estarán disponibles en paralelo para asegurar una migración sin incidencias.
• Fecha límite de pedido (fasis WKFN, fasis WTP, selos WT) — 1 may 2026: Última fecha para pedir las series retiradas.
• Retirada completa — 31 dic 2026: Cartera histórica discontinuada a final de año; los productos no RoHS probablemente no estén abastecibles a partir de mediados de 2027.

Nuevas series — Resumen

• WTPN – Tecnología push-in: Conexiones push-in rápidas y sin mantenimiento con alta fuerza de contacto para instalaciones resistentes a vibraciones; optimizado para distribución de baja tensión y montaje rápido.
• WTN – Tecnología de conexión por tornillo: Bornas tornillo / cage-clamp probadas que ofrecen amplia gama de conductores, compatibilidad con ferrules y alta resistencia mecánica; aptas para aplicaciones de alta sección.

Comparación: cartera actual vs. selos NEW GENERATION

• Series actuales: fasis WKFN, fasis WTP, selos WT → Nuevas series: selos WTPN / selos WTN.
• Tipos de conexión: Tornillo, muelle, push-in limitado → Tornillo & push-in.
• Rango de conductores: Tallas intermedias estándar → WTN: 1,5 – 240 mm² (tornillo); WTPN: 1,5 – 16 mm² (push-in) con terminales dedicadas 2,5 y 6 mm².
• Diseño & variantes: Formatos mayores → Diseños más compactos incluyendo variantes multinivel (hasta 66 % de ahorro de espacio con versión de 3 niveles).
• Conformidad RoHS: Parcial → Totalmente conforme RoHS (sin plomo) sin excepción.
• Marcado & accesorios: Accesorios distintos por serie → Puentes y reductores unificados y sistema de impresión continua para marcado flexible.

Soporte y ayuda en la transición
Se proporcionan herramientas de referencia cruzada y listas de comparación para mapear las referencias antiguas a las alternativas selos NEW GENERATION. La documentación técnica, literatura de planificación y guías de migración están disponibles para apoyar la integración y el reemplazo.

Descargas (documentos disponibles)

• Folleto: Actualización de bloques de conexión (PDF)
• Catálogo: Visión general de bloques de conexión (PDF)
• Lista de referencia cruzada: selos & fasis (XLSX)

Especificaciones técnicas

• Nombre de la serie: selos NEW GENERATION
• RoHS: Totalmente libre de plomo (conforme sin excepciones)
• Serie push-in (WTPN): Rango de conductores 1,5 – 16 mm²; terminales adicionales para 2,5 mm² y 6 mm²
• Serie tornillo (WTN): Rango de conductores 1,5 – 240 mm² (conexión por tornillo)
• Diseño compacto multinivel disponible — hasta 66 % de ahorro de espacio (versión 3 niveles)
• Concepto de accesorios unificado (puentes, reductores, sistema de impresión continua)
• Calendario de transición: Presentación 25–27 nov 2025; Transición T1 2026–31 dic 2026; Última orden para series antiguas 1 may 2026; Retirada completa 31 dic 2026
• Soporte y documentación garantizados hasta 31 dic 2027
