Panel PC con pantalla táctil multipuntos W24IAD3S-MRA2FP

táctilpantalla táctil capacitiva PCAP23,8"

Descripción

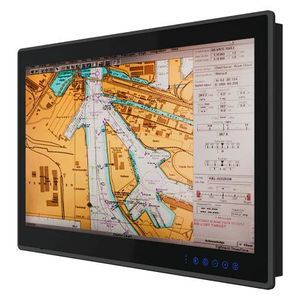

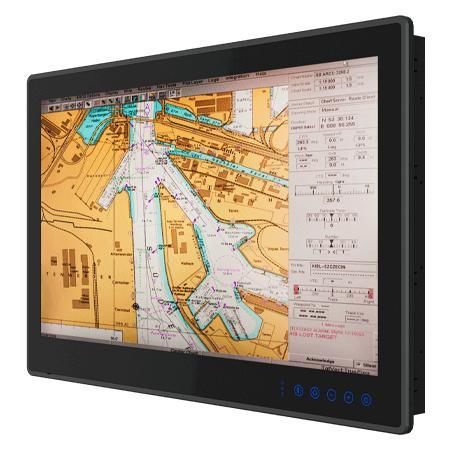

Winmate W24IAD3S-MRA2FP es un Panel PC marino ECDIS de 24 pulgadas diseñado para puentes y sistemas de navegación certificados. Incorpora pantalla táctil PCAP completamente plana de borde a borde, diseño sin ventilador y construcción robusta con protección frontal IP66. La calibración de color y las pruebas marinas garantizan cumplimiento con ECDIS y normas marítimas internacionales.

Características principales

• Pantalla 23,8" 1920 x 1080 PCAP multitáctil, 250 nits, recubrimiento AR (film AG / vidrio AR opcional)
• Diseño totalmente plano borde a borde con bisel estrecho y refrigeración sin ventilador
• Calibración de color opcional para cumplimiento IEC 61174 (ECDIS)
• Teclas táctiles capacitivas para conmutación rápida de modos ECDIS DÍA / ANOCHECER / NOCHE
• 4 puertos COM opcionales compatibles con NMEA 0183; puertos serie conmutables RS232/422/485 por software
• Cumple normas marinas: IEC 60945 (4ª edición), DNV‑CG‑0339, IACS E10
• Soporta bloqueo de teclas táctiles y bloqueo de pantalla táctil

Certificaciones

• IACS E10
• IEC 60945 (4ª edición)
• DNV‑CG‑0339
• FCC
• CE

Soluciones informáticas marinas certificadas
Los dispositivos están certificados y probados para cumplir los requisitos DNV‑CG‑0339, IEC 60945 e IACS E10. Las verificaciones internas aseguran funcionamiento fiable frente a impactos, vibraciones y condiciones marinas.

Control sin esfuerzo
El panel frontal integra teclas OSD capacitivas optimizadas para acceso rápido a modos DÍA/ANOCHECER/NOCHE y funciones de control centralizadas, simplificando las operaciones en puente.

Calibración de color precisa
Los ajustes de color pueden calibrarse según IEC 61174 (ECDIS) para proporcionar una representación cromática precisa requerida en pantallas de navegación.

Conectividad marina integral
Conectividad: 2 x RJ45 Ethernet, USB 3.0 / USB 2.0 opcional, HDMI opcional, DIDO aislado de 8 canales opcional, puertos NMEA 0183 opcionales y interfaces serie conmutables para integrar sensores y sistemas marinos.

Especificaciones técnicas

• Modelo: W24IAD3S-MRA2FP
• Pantalla: Projected capacitive multi-touch (AR coating); film AG / vidrio AR opcional
• Tamaño / Resolución: 23,8"; 1920 x 1080; Brillo: 250 nits; Contraste: 3000:1; Área activa: 527,04 x 296,46 mm
• Procesador: Intel® Core™ i5-1335U (3,4 GHz, Turbo hasta 4,60 GHz)
• Memoria: 1 x SO-DIMM DDR5 4800 MHz, 8GB estándar (opciones 16GB, 32GB)
• Almacenamiento: 1 x M.2 2280 M-Key NVMe SSD 128GB estándar (opcional hasta 2TB); expansión: 1 x 2,5" SSD/HDD extraíble
• Ethernet: 2 x controladores Intel® Ethernet (2 x RJ45)
• Sistemas: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04 (Wake on Touch no soportado)
• Buzzer: 75–80 dB, 2300 Hz @ 1 m
• Entorno: Humedad 5%–95%; Temperatura de funcionamiento -15°C a 55°C; Shock 15G 11 ms; Vibración 0,7g según DNV‑CG‑0339 (Clase A); IP66 frontal
• Certificaciones: CE, FCC, DNV‑CG‑0339, IEC 60945 (4ª), IACS E10
• IO: 2 x USB 3.0; 1 x USB 2.0 (opcional); Serie: 1 x RS232 (por defecto) conmutable a RS422/485 + 1 x RS232 opcional; LAN: 2 x RJ45; Vídeo: 1 x HDMI (opcional)
• DIDO: Entrada/Salida digital aislada 8 canales (opcional); NMEA: 4 x puertos NMEA 0183 (opcional)
• Control frontal: Power, Brightness +/-, Menu, Function Key (por defecto: modo ECDIS); Indicadores: Day/Dusk/Night
• Mecánico: Dimensiones 595 x 385 x 73,8 mm; Recorte 570 x 360 mm; Peso 10,3 kg; Montaje: VESA / Panel; Caja: bisel aluminio anodizado; Refrigeración: sin ventilador
• Alimentación: 24V DC-in con aislamiento (certificado); acepta 9–36V DC; Consumo típico 65 W
• Accesorios: Manual de usuario; adaptador 12V AC→DC con bornes de 3 pines; cable de alimentación; tornillería M4; accesorio opcional: bornier 5 pines para NMEA
