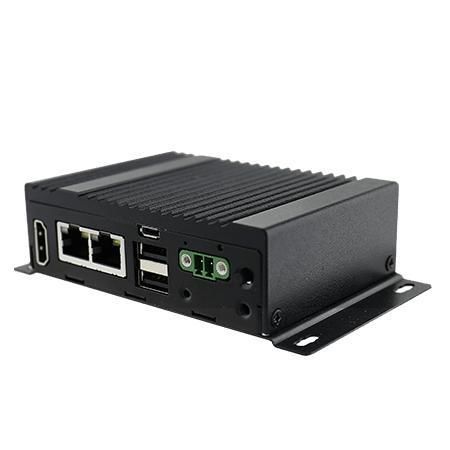

PC box EACFA20

de mesade pareden riel DIN

Resumen
El EACFA20 es un PC Box industrial compacto sin ventilador y gateway IoT basado en NXP i.MX6 Dual Core 1.0 GHz. Emplea un sistema modular por capas: el módulo base aporta la placa principal y la disipación pasiva, y las opciones de E/S y inalámbricas se añaden mediante módulos apilables. Diseñado para fábrica inteligente, automatización de máquinas y aplicaciones IIoT. Soporta Linux embebido y Android.

Características principales

• Procesador NXP i.MX6 Dual Core 1.0 GHz
• Refrigeración pasiva sin ventilador
• Tamaño modular compacto: 100 x 70 x 31 mm (una capa)
• Opciones de montaje: sobremesa, pared, VESA, riel DIN
• Expansión flexible: más de 15 combinaciones de módulos (serial, E/S digital, CANbus, WWAN, USB)
• Microsoft Azure Certified for IoT; AWS IoT Greengrass certified
• Soporta Linux (Ubuntu/Yocto) y Android
• Bajo consumo (típicamente < 5 W)
• Carcasa metálica con tolerancia a choque y vibración

Certificaciones

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Detalles del producto
Diseño compacto sin ventilador con disipador integrado y disipación térmica pasiva. USB OTG (Micro USB) para funciones host/periférico. Doble LAN Gigabit y HDMI opcional. Entrada de alimentación 9–36 V DC mediante bloque terminal de 2 pines. Accesorios de montaje para despliegue plug-and-play. Preparado para la nube con certificaciones Azure y AWS para facilitar la conectividad IIoT segura.

Especificaciones técnicas

• Procesador: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB por defecto, 2 GB opcional LPDDR3
• Almacenamiento: eMMC 16 GB por defecto, 32 GB opcional; ranura microSD
• Slots de expansión: 1 x full-size mPCIe, 1 x Mini PCIe; M.2 E-Key referenciado
• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x HDMI 1.4 (opcional)
• Serie: 1 x RS232/422/485 (configurable) + opciones vía módulos
• Alimentación: 9–36 V DC, bloque terminal 2 pines; adaptador 12 V / 36 W opcional
• Dimensiones: 100 x 70 x 31 mm (una capa); 100 x 70 x 61 mm (doble)
• Peso: 0.4 kg (una capa); 0.5 kg (doble)
• Temperatura / humedad: 0°C a 55°C; 30%–90% HR sin condensación
• IP Rating: IP30

Módulos de expansión

• EACWSLT-222: WWAN expansion (single SIM)
• EACWSLT-231: 3-port RS232/422/485 con aislamiento
• EACWSLT-232: 16-Channel Digital I/O con aislamiento
• EACWSLT-233: 2-port CANBUS con aislamiento
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 con aislamiento

Accesorios y opciones

• Quick Start Guide, cable adaptador de bornes, cable DC open-wire
• Antenas externas para SKUs WLAN/WWAN
• Kits de montaje VESA y DIN-Rail opcionales
• Adaptador AC-DC 12 V / 36 W opcional

Aplicaciones típicas

• Gateway edge IoT para fábrica inteligente y machine-to-cloud
• Monitorización remota y adquisición de datos
• Conversión de protocolos (Modbus/serial a MQTT)
• Control embebido ligero o despliegues Android sin interfaz
