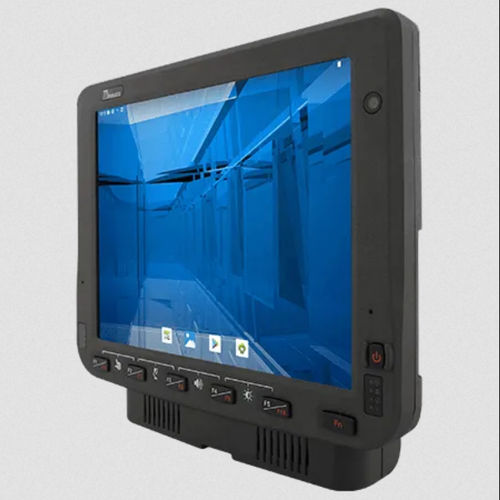

Terminal embarcable 10.4" FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Resumen
FM10MG es un ordenador embarcado Android de 10,4" diseñado para vehículos industriales y carretillas. Integra una pantalla PCAP 10,4" 1024 x 768, procesador ARM Genio 510, panel frontal intercambiable en campo y un chasis resistente conforme a IP65 y MIL‑STD‑810H. Diseñado para amplios rangos de temperatura y gestión de alimentación vehicular flexible, FM10MG admite montajes RAM / VESA y una estación de acoplamiento desmontable para instalación y mantenimiento rápidos.

Características principales

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• Pantalla 10,4" 1024 x 768 con táctil PCAP multi-touch (mano, guantes, stylus)
• Panel frontal reemplazable en campo y diseño sin ventilador
• Protección frontal IP65; cumplimiento MIL‑STD‑810H para choque y vibración
• Amplio rango de temperatura de funcionamiento: -30 °C a 60 °C; alimentación del docking 10V–60V con control de ignición

Certificaciones

• MIL‑STD‑810H / MIL‑STD‑810G (se indica)
• IP65
• FCC
• CE

Montaje 1 – Solución sin taladro
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montaje 2 – Solución con taladro
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montaje 3 – Instalación con placa adaptadora de teclado
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Notas
Los métodos de instalación y las piezas incluidas varían según el modelo y la configuración solicitados. Las imágenes de guía son muestras y pueden diferir del producto real.

Especificaciones técnicas

• Pantalla: 10,4"; 1024 x 768; PCAP multi-touch; brillo 400 nits (estándar) / 800 nits (opcional); contraste 1200:1; ángulos de visión 88/88/88/88.
• Procesador: ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Memoria / Almacenamiento: 4 GB RAM; 64 GB almacenamiento a bordo.
• SO: Android 13 (por defecto); opciones: Linux Yocto 5.10.104 (Qt 5.15) u Ubuntu 22.04.
• Conectividad y posicionamiento: WLAN (antena interna por defecto / externa opcional); Bluetooth; WWAN 4G/LTE opcional; GNSS opcional.
• Sensores: G-sensor, sensor de luz, sensor de temperatura.
• Cámara: Frontal 2MP.
• Dimensiones mecánicas: Tableta 268 x 214 x 35 mm; Docking 202 x 245 x 52 mm; carcasa docking aleación de aluminio; peso tablet/dock 1,6 kg cada uno; montaje RAM / VESA; refrigeración fanless.
• E/S: Tablet: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; Dock: conector DB9 para 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x altavoces, CANBus o opción audio; conectores SMA para antenas externas.
• Indicadores: 5 LED (WLAN, BT, batería UPS, apagado de pantalla, calentador).
• Entorno: Humedad operativa 5–95% RH no condensante; temperatura -30 °C a 60 °C; almacenamiento -30 °C a 60 °C; choque/vibración MIL‑STD‑810H; IP65; impacto EN62262 IK07; ESD EN 61000‑4‑2 mejorada.
• Alimentación: Batería UPS 7.6V (2S1P) ~30 min; entrada docking 10–60V con control de ignición; tablet 12V DC in.
• Seguridad y gestión: Compatible con SOTI MobiControl.
• Accesorios: Accesorios seleccionados estándar y opcionales: cable de alimentación con fusible, cable USB, cable convertidor de potencia, adaptador 84W, soportes de antena externa, kit de stylus, cables RS232/CAN, cable LAN IP65, antenas y piezas de montaje.
