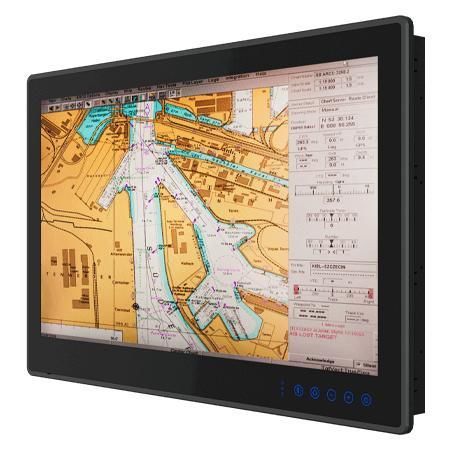

Panel PC con pantalla táctil multipuntos W24IAD3S-MRA2FP

táctilpantalla táctil capacitiva PCAP24"

Resumen
El W24IAD3S-MRA2FP es un Panel PC marino ECDIS de 24 pulgadas diseñado para estaciones de puente y navegación. Integra una pantalla táctil PCAP totalmente plana, refrigeración sin ventilador y construcción apta para uso marítimo, con opciones de calibración de color para cumplimiento ECDIS. Está certificado según normas marítimas para operación en entornos marinos exigentes.

Características principales

• Pantalla de 23.8 pulgadas (clase 24") 1920×1080 Full HD con táctil multipunto proyectivo (PCAP)
• Diseño totalmente plano borde a borde y refrigeración fanless
• Calibración de color opcional para IEC 61174 / conformidad ECDIS
• Teclas táctiles capacitivas frontales para acceso rápido y modos DÍA/ATARDECER/NOCHE
• Opcional: 4 puertos COM compatibles con NMEA 0183 (RS232/422/485 conmutables)
• Frontal IP66 y bisel de aluminio anodizado para uso en entornos marinos

Certificaciones

• IACS E10
• IEC60945 (4ª edición)
• DNV-CG-0339
• CE
• FCC

Diseño y funcionamiento
El Panel PC presenta una superficie frontal continua que facilita la limpieza y reduce la corrosión. Un OSD optimizado de seis teclas permite cambiar rápidamente entre modos de visualización para disminuir la fatiga del operador. El diseño sin ventilador y la estructura robusta garantizan funcionamiento fiable bajo vibraciones y golpes propios del entorno marino.

Conectividad y E/S

• 2 x RJ45 Ethernet (controladores Intel)
• 2 x USB 3.0 por defecto, 1 x USB 2.0 opcional
• Serie: 1 x RS232 (por defecto) conmutables a RS422/485; RS232 adicional opcional
• Opciones: salida HDMI, DIDO aislado de 8 canales, 4 puertos NMEA 0183
• Expansión: ranura 2.5" SSD/HDD extraíble (opcional)

Casos de uso

• Estaciones ECDIS y puestos de navegación en puentes
• Consolas de puente, sistemas de navegación integrados y estaciones de supervisión marítima
• Aplicaciones marinas que requieren hardware certificado y resistencia a vibraciones y amplios rangos térmicos

Especificaciones técnicas

• Pantalla: táctil proyectiva capacitiva (AR coating por defecto); film AG o vidrio AR opcional
• Tamaño: 23.8 pulgadas
• Resolución: 1920 x 1080 (Full HD)
• Brillo: 250 nits
• Contraste: 3000:1
• Área activa: 527.04 x 296.46 mm
• Procesador: Intel® Core™ i5-1335U (3.4 GHz hasta 4.60 GHz) por defecto; Intel® Core™ i5-120U opcional
• Memoria: 8 GB por defecto; opciones 16 GB / 32 GB
• Almacenamiento: 128 GB por defecto; opciones 256 / 512 GB / 1 TB / 2 TB
• Sistemas operativos: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04 (Ubuntu: no soporta Wake on Touch)
• IP frontal: IP66
• Temperatura de operación: -15 °C a 55 °C
• Humedad: 5% a 95%
• Shock: 15G, 11 ms
• Vibración: 0.7 g según DNV-CG-0339 (Clase A)
• Dimensiones: 595 x 385 x 73.8 mm
• Corte (cut-out): 570 x 360 mm
• Peso: 10.3 kg
• Montaje: VESA y montaje en panel
• Alimentación: 24 V DC-in aislado (certificado), acepta 9–36 V DC
• Consumo: aprox. 65 W (típico)
• Accesorios incluidos: manual, adaptador 12 V AC→DC (con bloque terminal 3 pines), cable de alimentación, tornillos M4 x 30 / M4 x 15
