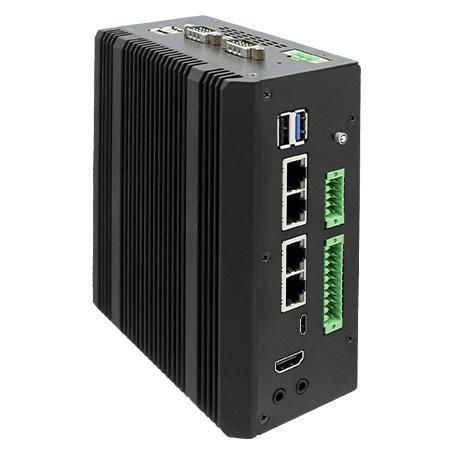

PC Edge NTDRW100

Edge AIde inferencia de IAbox

Resumen del producto
El Winmate NTDRW100 es un Box PC para carril DIN con IA, impulsado por NVIDIA® Jetson Orin™ Nano, indicado para visión artificial, inferencia de IA en el edge y automatización industrial. Su chasis compacto de aluminio/metal, alimentación DC aislada y amplio conjunto de E/S industriales facilitan la instalación en armarios de control y despliegues edge distribuidos para OEMs e integradores.

Características principales

• NVIDIA® Jetson Orin™ Nano (hasta 67 TOPS)
• 3 x LAN 1 Giga + 1 x LAN 1 Giga con PSE (PoE, hasta 30 W)
• 4 x USB 3.2 Gen2x1 + 1 x USB 2.0 + USB‑C OTG
• 3 x COM (opciones aisladas), 1 x CAN FD (DB9)
• DIO aislado 8‑in / 8‑out (bloque de terminales 20‑pines)
• Entrada DC aislada 9–36 V, diseño fanless, montaje DIN‑Rail / mini‑DIN‑Rail / pared

Especificaciones del sistema

• Procesador: NVIDIA® Jetson Orin™ Nano
• Memoria: 8GB LPDDR5 @ 2133 MHz on SOM
• Almacenamiento: M.2 2280 M‑Key NVMe SSD 256GB (por defecto); opciones: 512GB / 1TB / 2TB
• Ethernet: 1 x GbE vía Orin Nano (PSE hasta 30W) + 3 x GbE
• Seguridad: TPM 2.0
• Sistema operativo: Linux (soporta NVIDIA JetPack 6.2) — opcional
• Inalámbrico: opcional mediante M.2 (WLAN/BT/WWAN)
• Expansión: M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Mecánica

• Dimensiones: 130 x 68 x 150 mm
• Peso: 2.5 kg
• Montaje: DIN‑Rail (por defecto); Mini DIN‑Rail o montaje en pared (opcional)
• Carcasa: Aluminio y metal, diseño sin ventilador

Entorno

• Humedad de trabajo: 10%–90% RH, sin condensación
• Temperatura de funcionamiento: -20 °C a +60 °C
• Temperatura de almacenamiento: -40 °C a +70 °C
• Opcional choque/vibración: MIL‑STD‑810H (procedimientos seleccionados)

Certificaciones

• CE
• FCC

Puertos e interfaces

• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Serial: 2 x RS‑232/422/485 aislados (bloque de terminales 10‑pin, seleccionable por jumper), 1 x RS‑232/422/485 aislado (DB9, seleccionable por BIOS)
• LAN: 1 x 10/100/1000 Mbps (vía Orin Nano con PSE hasta 30 W) + 3 x 10/100/1000 Mbps
• Vídeo: HDMI 2.0b (opcional) hasta 3840 x 2160 @ 30Hz
• Audio: Mic in, Line out
• SIM: 1 x nano SIM (opcional)
• CAN: 1 x CAN FD (DB9)
• DIDO: 8 entradas / 8 salidas aisladas (bloque 20‑pines) con aislamiento 2500 VDC
• Indicador: LED de alimentación

Alimentación

• Entrada: 9–36 V DC aislada vía bloque de terminales 3‑pin
• PoE (PSE): IEEE 802.3at (hasta 30 W) en puerto LAN designado

Controles y botones

• Botón de encendido con LED
• Botón de recuperación

Accesorios

• Incluido: bloque de terminales 20‑pin (DIDO), bloque de terminales 3‑pin (alimentación), bloque 10‑pin (COM), cable Open Wire, adaptador 3‑pin a 2.5Ø hembra, kit de montaje DIN‑Rail
• Opcionales: adaptador AC 100–240 V a DC (12 V, 120 W), cable de alimentación, kits Mini DIN‑Rail, kits de montaje mural

Aplicaciones recomendadas
Inspección de IA en línea, visión artificial, detección y clasificación, automatización de fábrica, control robótico, monitorización de instalaciones y despliegues de IA en el edge distribuidos que requieren poco espacio y E/S industriales.

Especificaciones técnicas

• Modelo: NTDRW100
• Marca: Winmate
• CPU: NVIDIA® Jetson Orin™ Nano (hasta 67 TOPS)
• Memoria: 8GB LPDDR5 (en SOM)
• Almacenamiento: M.2 2280 NVMe SSD (256GB por defecto; hasta 2TB opcionales)
• Ethernet: 1 x GbE con PSE (30W) + 3 x GbE
• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Puertos serie: 3 x RS‑232/422/485 (opciones aisladas)
• CAN: 1 x CAN FD (DB9)
• DIO: 8‑in / 8‑out aislado
• Entrada alimentación: 9–36 V DC aislada; PoE PSE IEEE 802.3at (30W)
• Temp. operación: -20 °C a +60 °C
• Dimensiones / Peso: 130 x 68 x 150 mm / 2.5 kg
• Montaje: DIN‑Rail (por defecto), Mini DIN‑Rail o pared (opcional)
• Carcasa: Aluminio & metal; Fanless
• Seguridad: TPM 2.0
• Soporte OS: Linux (NVIDIA JetPack 6.2)
• Certificaciones: CE, FCC
