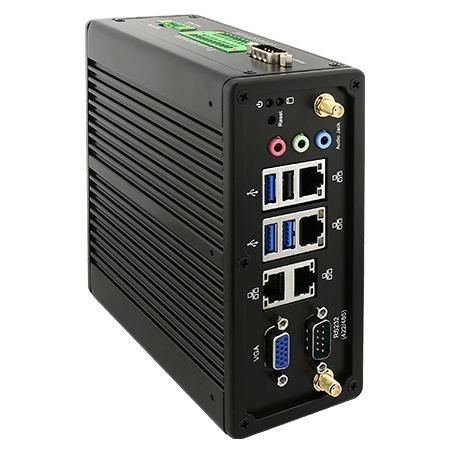

PC Edge IBDRW100-EL

Edge AIinteligencia artificialde inferencia de IA

Resumen
Winmate IBDRW100-EL es un PC de caja montado en carril DIN diseñado para visión artificial, inferencia IA en el edge y automatización industrial. Integra un procesador Intel® Celeron® N6211, carcasa de aluminio sin ventilador, amplio rango térmico y E/S flexibles para cámaras, sensores y sistemas de control.

Características principales

• Diseño para montaje en carril DIN, instalación compacta en armarios
• Intel® Celeron® N6211 (hasta 3,0 GHz)
• 1 x SO-DIMM DDR4 (hasta 16 GB), 4 GB por defecto (opciones disponibles)
• 4 x 2,5 Giga LAN RJ45; 3 x USB 3.2 Gen2, 1 x USB 2.0
• RS232/422/485 seleccionable vía BIOS y opción aislada RS422/485
• VGA DB15, E/S de audio (Mic/Line In/Line Out)
• Carcasa de aluminio sin ventilador, entrada de alimentación aislada 9–36V DC
• Certificado AWS IoT Greengrass

Aplicaciones típicas

• Sistemas de visión e inspección
• Inferencia IA en el edge y análisis
• Automatización de fábrica, pasarela de protocolos, adquisición de datos

Descripción técnica
El factor de forma DIN-rail facilita la integración en armarios de control. La carcasa sin ventilador proporciona disipación pasiva adecuada para rangos térmicos industriales. Los múltiples puertos LAN de alta velocidad y las opciones serie permiten conectar cámaras, sensores y PLCs.

Especificaciones del sistema

• Procesador: Intel® Celeron® N6211 (hasta 3.0GHz)
• Memoria: 4GB por defecto; opcional 8GB; 1 x SO-DIMM DDR4 hasta 16GB
• Almacenamiento: 128GB SSD por defecto; opcional 256/512GB/1TB/2TB; 1 x SATA III para 2.5" SSD/HDD (opcional)
• Ethernet: 4 x 2.5 Giga LAN (controladores Intel®)
• Seguridad: TPM 2.0
• Sistema operativo (opcional): Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• Expansión: M.2 2230 E-key (Wi‑Fi), M.2 2242 B-key (SSD)

Mecánica

• Dimensiones: 139 x 65.4 x 152 mm
• Peso: 1.5 kg
• Montaje: carril DIN
• Carcasa: aluminio, fanless

Entorno

• Temperatura de funcionamiento: -20°C a 60°C
• Temperatura de almacenamiento: -40°C a 70°C
• Humedad: 10% a 90% RH, sin condensación
• Choque y vibración: opciones MIL-STD-810H

Certificaciones

• CE, FCC, IC
• UL/CSA 62368-1
• AWS IoT Greengrass

Puertos I/O

• USB: 3 x USB 3.2 Gen2 (Type-A), 1 x USB 2.0 (Type-A)
• Serie: 1 x RS232/422/485 DB9 (seleccionable); 1 x RS422/485 aislado DB9 (opción)
• LAN: 4 x 2.5 Giga LAN RJ45
• Vídeo: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• Expansión: 1 x M.2 2242 B-key (SSD SATA), 1 x M.2 2230 E-key (Wi‑Fi)
• DIDO: DIO aislado 5V 9-in/9-out (20-pin), variantes de 30V opcionales
• Alimentación: 9–36V DC aislado (bloque de 3 pines)

Control y accesorios

• Botón Reset
• Accesorios incluidos/opcionales: adaptador 100–240V AC→DC, cable de alimentación, conectores de bornera para DIDO, cables open-wire, adaptadores, kit de montaje en carril DIN

Alimentación

• Entrada nominal: 9–36V DC aislado
• Adaptador: 12V 84W (listado)

Especificaciones técnicas

• Modelo: IBDRW100-EL
• CPU: Intel® Celeron® N6211
• Memoria: SO-DIMM DDR4 hasta 16GB (4GB por defecto)
• Almacenamiento: 128GB SSD por defecto, ampliable
• LAN: Quad 2.5 GbE
• Montaje: carril DIN
• Temp. operación: -20°C a 60°C
• Certificaciones: CE/FCC/IC, UL/CSA 62368-1, AWS IoT Greengrass
