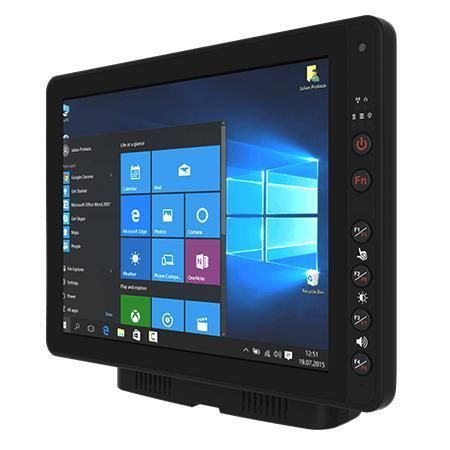

Terminal embarcable 12,1" FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Resumen
El FM12E es un ordenador montado en vehículo de 12,1" diseñado para operaciones de almacén, gestión de flotas y uso en carretillas elevadoras. Ofrece diseño sin ventilador, panel frontal reemplazable in situ y disponibilidad de plataforma a largo plazo, pensado para entornos industriales y a bordo de vehículos.

Características principales

• Familia de procesadores Intel® Elkhart Lake (Intel Atom x6413E por defecto; opciones de mayor rendimiento disponibles)
• Pantalla 12,1" XGA (1024 × 768) con táctil proyectivo capacitivo (PCAP)
• Panel frontal reemplazable en campo para reducir tiempos de servicio
• Protección frontal IP65 y cumplimiento MIL‑STD‑810H para choque y vibración
• Amplio rango de temperatura de funcionamiento para entornos extremos

Certificaciones

• IP65 (frontal)
• MIL‑STD‑810H (choque y vibración)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (módulos radio)

Pantalla

• Tamaño: 12,1 pulgadas
• Tipo: Projected Capacitive Multi‑Touch (PCAP)
• Resolución: 1024 × 768 (XGA)
• Brillo: 400 nits (estándar); 800 nits opcional; opción de alta luminosidad indicada
• Relación de contraste: 1000:1
• Ángulos de visión: 89/89/89/89
• Modos táctiles: mano, stylus, guante

Especificación del sistema

• Procesador (opciones): Intel Atom x6413E 1,5 GHz (hasta 3,0 GHz) por defecto; x6425E, x7433RE, x7835RE opcionales
• Memoria: 4 GB por defecto; 8 GB y 16 GB opcionales
• Almacenamiento: SSD M.2 128 GB por defecto; 256 GB y 512 GB opcionales
• Seguridad: TPM 2.0
• SO: Windows 10 IoT Enterprise LTSC (64 bits) por defecto; Windows 11 IoT Enterprise LTSC opcional
• Conectividad: WLAN y Bluetooth soportados; WWAN 4G/LTE opcional; GNSS (GPS/A‑GPS)
• Sensores: G‑Sensor, sensor de luz ambiente, sensor de temperatura

Cámara

• Cámara frontal: 2 MP

Entorno y robustez

• Humedad de funcionamiento: 5% a 90% RH, sin condensación
• Temperatura de funcionamiento: -30°C a 60°C
• Temperatura de almacenamiento: -30°C a 60°C
• Choque: MIL‑STD‑810H Método 516.8 Procedimiento I
• Vibración: MIL‑STD‑810H Método 514.8 Procedimiento I
• Impacto: EN62262 IK07
• ESD: conforme a EN 61000‑4‑2, ±8kV contacto & ±12kV aire

Control y botones

• 1 × botón de encendido
• 5 × botones de función (programables vía Winset)

Puertos E/S (resumen)

• USB: 1 × USB Type‑C (tablet); DB9 en docking que provee 2 × USB 2.0 mediante adaptador
• Serial: 2 × puertos COM (docking)
• LAN: 1 × Gigabit LAN (docking)
• Audio: Docking: 2 × altavoces; Docking: CANBus o audio opcional
• Almacenamiento: 1 × ranura Micro SD (tablet)
• SIM: 1 × ranura Dual‑Nano SIM
• Indicadores: 4 × LED (WLAN, batería UPS, HDD, calentador)
• Conectores antena dock: SMA para WLAN (por defecto); SMA para GPS/WWAN opcional

Mecánica

• Dimensiones: Tablet 307 × 225 × 41 mm; Docking 202 × 245 × 52 mm
• Carcasa docking: aleación de aluminio
• Peso: Tablet 1,7 kg; Docking 1,6 kg
• Montaje: RAM mount o VESA 75 × 75 mm
• Refrigeración: diseño fanless

Alimentación y batería

• Batería: UPS 7,6 V (2S1P) — respaldo mínimo aproximado 30 minutos
• Alimentación: Docking 10V–60V con control de ignición; Tablet 12V DC In
• Consumo típico: 45W

Accesorios (estándar / opcionales)

• Estándar: cable de alimentación 5m con kit de fusible, cable USB 0.3m, cable convertidor 0.15m, cable DC jack, adaptador 84W con cable, sujetacables, antenas WLAN ×2, guía de inicio rápido, soporte de antena externa, llave de bloqueo de dock, kit de stylus + tornillo
• Opcionales: cable RS232, cable de audio, cables CAN Bus, cable LAN IP65, antenas combo GPS & LTE, antena magnética combo, antena WWAN, kits de montaje y adaptadores

Soluciones de montaje (ejemplos)
Montaje 1 – Solución sin taladro
A | RAM Clamp Mounts - en la carretilla | RAM‑D‑247U‑4 | Base de abrazadera con bola 2.25" | CANT: 1
B | RAM Arm | RAM‑D‑201U | Brazo para bola 2.25" (L: 8.375") | CANT: 1
C | RAM Ball en el lado del dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm con bola 2.25" | CANT: 1

Montaje 2 – Solución con taladro
A1 | RAM round base mounts - en la carretilla | RAM‑D‑202U | Base redonda 3.68" con bola 2.25" | CANT: 1
A1‑1 | Tornillo | - | SUS304 M8 × 40 mm | CANT: 5
B | RAM Arm | RAM‑D‑201U | Brazo para bola 2.25" | CANT: 1
C | RAM Ball lado dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm con bola 2.25" | CANT: 1

Montaje 3 – Instalación con teclado
D | Placa adaptadora teclado Winmate (PN:821009131600) | - | 4 agujeros VESA hacia el dispositivo y 4 agujeros AMPS hacia la RAM ball | CANT: 1
D‑1 | Tornillo | - | SUS304 M5 × 20 mm | CANT: 5

Resumen del producto
El FM12E entrega una plataforma apta para vehículos industriales con I/O modular vía docking, soporte amplio de voltaje e ignición, panel frontal intercambiable en campo y opciones de pantalla de alta luminosidad para despliegues en exterior y en almacén.
