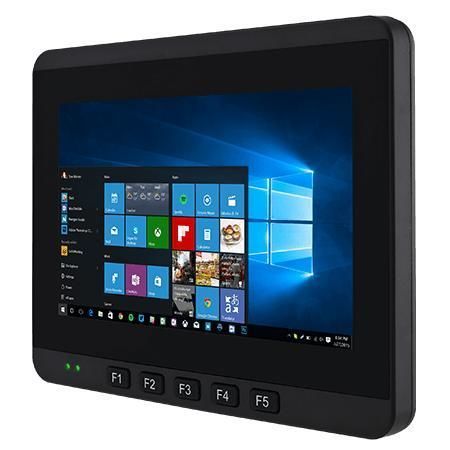

Terminal embarcable 7" FM07

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Resumen
Winmate FM07 es un computador vehicular de 7 pulgadas diseñado para logística de almacén, gestión de flotas y operaciones con carretillas elevadoras. Proporciona rendimiento robusto para entornos embebidos y críticos, con entrada de potencia amplia, conectores M12 estancos, protección IP65 y resistencia a choque y vibración según MIL-STD-810G. Incluye pantalla táctil proyectiva y opciones de CPU Intel® Celeron® N3350 (por defecto) o Intel® Pentium® N4200 (opcional). Windows 10 IoT Enterprise (64-bit) es el sistema por defecto; Linux Ubuntu 20.04 está disponible como opción.

Características principales

• Procesador Intel® Celeron® N3350 (Apollo Lake) por defecto; Intel® Pentium® N4200 opcional
• Pantalla 7.0" 1024 x 600 proyective capacitive multi-touch, brillo 1000 nits
• Amplio rango de entrada de alimentación 9–36 V DC con control de ignición
• Conectores M12 estancos y LAN Gigabit M12
• Clasificación IP65
• Resistencia a choque y vibración según MIL-STD-810G
• Conectividad: WLAN, Bluetooth, GNSS (GPS/GLONASS); WWAN 4G/LTE opcional
• Teclas de función frontales programables (5)

Certificaciones

• MIL-STD-810G
• IP65
• E‑Mark
• FCC
• CE

Detalles del producto — Puntos destacados

• Pantalla: 7.0" proyective capacitive multi-touch, 1024 x 600, 1000 nits, contraste 800:1, área activa 152.2144 x 85.92 mm
• Sistema: Intel Celeron N3350 1.1 GHz (hasta 2.4 GHz) por defecto; Pentium N4200 opcional; 4 GB por defecto (8 GB opcional); 1 x M.2 2242 SSD 128 GB
• Ethernet: 1 x Gigabit Ethernet (M12)
• Seguridad: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) por defecto; Linux Ubuntu 20.04 opcional
• Alimentación vehículo: convertidor interno 9–36 V DC con control de ignición; consumo máx. 35 W
• I/O: 2 x USB (via DB9 en dock), 1 x RS232/422/485 (por defecto RS232), 1 x LAN Gigabit (M12), altavoz, ranura SIM, DIDO (5 DI / 3 DO), 2 x CANBUS
• Mecánica: 190 x 146 x 40 mm; peso 1,25 kg; soporte RAM y VESA 75 x 75 mm; diseño fanless
• Ambiente: humedad 10%–95% RH; temperatura de operación -20 °C a 60 °C; cumplimiento MIL-STD-810G

Montajes (tablas)
Montaje 1 – Solución sin taladro
No. | Componente | Número de pieza RAM | Descripción | CANTIDAD
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Tornillo | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Arandela | - | M4 Washer | 4

Montaje 2 – Solución con taladro
No. | Componente | Número de pieza RAM | Descripción | CANTIDAD
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Tornillo | - | SUS304 M8 x 40 mm Screw | 4
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Tornillo | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Arandela | - | M4 Washer | 4

Montaje 3 – Instalación de teclado
No. | Componente | Número de pieza RAM | Descripción | CANTIDAD
A | Winmate Keyboard Adapter Plate (PN: 821009131600) | - | 4 VESA holes on the plate to device and 4 AMPS holes to RAM Ball | 1
A-1 | Tornillo | - | SUS304 M4 x 10 mm Screw | 4
A-2 | Arandela | - | M4 Washer | 4
B | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
B-1 | Tornillo | - | SUS304 M5 x 16 mm Screw | 4
B-2 | Arandela | - | M5 Washer | 4
C | RAM Ball on the bottom part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
C-1 | Tornillo | - | SUS304 M5 x 12 mm Screw | 4
C-2 | Arandela | - | M5 Washer | 4
D | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5” Round Base with 1.5” Ball | 1
E-1 | Tornillo | - | SUS304 M5 x 12 mm Screw | 4
E-2 | Arandela | - | M5 Washer | 4
F | Teclado | - | - | 1

Accesorios
Accesorios estándar

• M12 Power Cable (PC-FM07) — 1.8 m
• Adapter (EA10681G) — 1.8 m, 100–240 V AC to 12 V 50 W DC
• M12 LAN Cable (LN-FM07) — 1.8 m
• USB cable (USC) — 0.3 m
• Power Converter Cable (PCC-FM)
• Wi‑Fi/BT Antenna (WFA-FM07)
• RS232 Cable (RSC) — 1.8 m
• CANBUS & DIDO Cable (CD-FM07) — 1.8 m

Accesorios opcionales

• WWAN Antenna (WWA-FOM07)
• GPS Antenna (GSA-FM) — 3 m
• Audio Cable (AC-FM)

Especificaciones técnicas

• Modelo: FM07
• Procesador: Intel Celeron N3350 (1.1 GHz hasta 2.4 GHz) por defecto; Pentium N4200 opcional
• Memoria: 4 GB por defecto; 8 GB opcional
• Almacenamiento: 1 x M.2 2242 SSD 128 GB
• Pantalla: 7.0" 1024 x 600 P-Cap
• Ethernet: 1 x Gigabit (M12)
• Seguridad: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) por defecto; Ubuntu 20.04 opcional
• Conectividad: WLAN, BT; WWAN opcional; GNSS GPS/GLONASS
• I/O: 2 x USB, 1 x RS232/422/485, 1 x LAN (M12), speaker, SIM slot, DIDO, 2 x CANBUS
• Alimentación: 9–36 V DC con control de ignición; consumo máx. 35 W
• Dimensiones: 190 x 146 x 40 mm; Peso: 1.25 kg
• Temperatura de operación: -20 °C a 60 °C; Humedad: 10%–95% RH
• Resistencia: MIL-STD-810G; IP65
