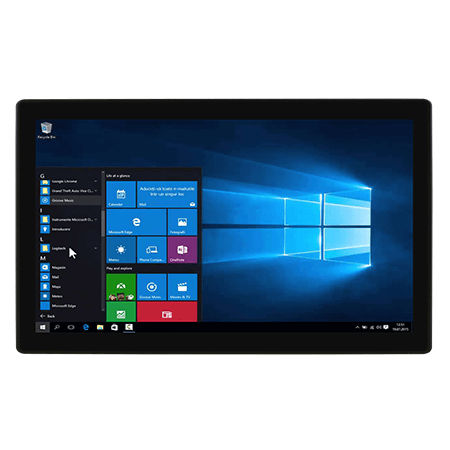

Panel PC pantalla táctil capacitiva PCAP W24ITWS-MHA2

táctilcon pantalla táctil multipuntos24"

Resumen
El W24ITWS-MHA2 es un Panel PC HMI de la serie M de 24" equipado con Intel® Core™ i5-1135G7 (Tiger Lake UP3). Diseñado para control de máquinas, automatización de plantas e interfaces HMI de operador, incorpora un diseño sin ventilador, chasis de aluminio tratado anticorrosión, pantalla True Flat borde a borde, sellado frontal IP65 y pantalla multitáctil Projected Capacitive (P-CAP). Su arquitectura modular Box PC + pantalla y la bahía SSD 2,5" extraíble facilitan el servicio en campo y la reconfiguración.

Características principales

• CPU Intel® 11ª generación Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Pantalla True Flat 24" 1920×1080
• Carcasa de aluminio con tratamiento anticorrosión
• Protección frontal IP65 contra polvo y salpicaduras
• Pantalla táctil Projected Capacitive (P-CAP) multi-touch
• Diseño fanless apropiado para entornos con polvo
• Entrada DC de amplio rango 9–29 V
• Bahía SSD 2,5" extraíble de acceso rápido

Diseño modular
La serie M separa el Box PC y la pantalla mediante un conector board-to-board. Esto permite cambiar el tamaño de la pantalla o actualizar el módulo de cálculo de forma independiente según la aplicación.

P-Cap Multi-Touch (Duradero y fácil de usar)
La pantalla capacitativa proyectada admite entrada multitáctil. El sensor táctil puede instalarse detrás de cristal o vidrio antivandálico para mayor resistencia a arañazos y a productos de limpieza.

Acceso de servicio
La ventana de servicio permite actualizar memoria, sustituir discos y acceder a módulos PCIe para un mantenimiento rápido en planta.

Frontal IP65 (Resistente a polvo y salpicaduras)
El sellado frontal IP65 protege la interfaz de operador frente a polvo y salpicaduras, adecuado para quioscos al aire libre y entornos industriales exigentes.

True Flat (Limpieza sencilla)
La superficie frontal bordes a bordo reduce la acumulación de suciedad y facilita las tareas de limpieza en áreas de producción.

Certificaciones

• CE
• FCC

Características técnicas

• Pantalla - Tamaño: 24.0 inches
• Pantalla - Touch / Glass: Projected Capacitive Multi Touch Screen
• Pantalla - Resolución: 1920 x 1080
• Pantalla - Brillo: 250 nits
• Pantalla - Contraste: 3000:1
• Pantalla - Ángulos de visión: 89, 89, 89, 89
• Pantalla - Área activa: 527.04 x 296.46 mm
• Procesador: Intel Core i5-1135G7 2.4 GHz (hasta 4.2 GHz)
• Memoria: 2x SO-DIMM; 4 GB por defecto; opciones 8 / 16 / 32 GB
• Almacenamiento: 1 x M.2 2280 NVMe SSD (128–512 GB); opción 2 x bahía 2.5" extraíble
• Controlador Ethernet: Intel® I211-AT y Intel® I219-LM
• Seguridad: TPM 2.0
• Sistema operativo (opcional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux no soporta Wake on Touch)
• Wireless: WLAN/Bluetooth opcional (M.2 2230 Key E)
• Expansión: 1 x mPCIe; 1 x PCIe x16 (x4 signal, módulo máx. 180 x 121 mm); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; bahía 2.5" intercambiable
• Mecánica - Dimensiones: 603.6 x 373 x 91.4 mm
• Mecánica - Corte (cut out): 583 x 353 mm
• Mecánica - Peso: 12.5 kg
• Mecánica - Montaje: Panel mount (por defecto); VESA opcional
• Carcasa: Metal housing (aluminio tratado anticorrosión)
• Refrigeración: Diseño fanless
• Ambiente - Humedad operativa: 10% a 90% RH, sin condensación
• Ambiente - Temperatura operativa: 0°C a 50°C
• Ambiente - Temperatura de almacenamiento: -10°C a 60°C
• Clasificación IP: Frontal IP65
• IO - USB: 4 x USB 3.2 Gen.1 (Type-A)
• IO - Serie: 2 x RS232/422/485 (por defecto RS232)
• IO - LAN: 2 x Gigabit LAN (RJ45)
• IO - Vídeo: 1 x DP1.4 (por defecto); 1 x HDMI 2.0 opcional
• IO - Audio: 1 x combo (Mic in / Line out)
• Indicador: 1 x LED para almacenamiento
• Alimentación - Entrada: 1 x 9~29V DC, bornier 3 pines
• Alimentación - Adaptador: 9~29V DC con fusible; adaptador 12V 120W
• Consumo: 45W~55W
• Controles: 1 x botón Power con LED; 1 x botón Reset
• Accesorios (incluidos/opcionales): Adaptador 100~240V AC→DC; cable de alimentación; cable open wire con bornier; clips de montaje; tornillos VESA
