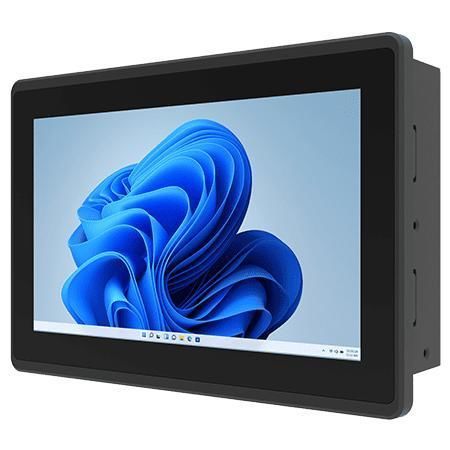

Panel PC con pantalla táctil multipuntos W07IAN3S-EHT1

pantalla táctil capacitiva PCAP7"1024 x 600

Resumen
Winmate W07IAN3S-EHT1 es un Panel PC HMI de 7.0 pulgadas de la Serie E, diseñado para control de máquinas, automatización de fábricas e interfaces de operador. Equipa Intel® Processor N150 (6M Cache, hasta 3,60 GHz), arquitectura sin ventilador, frontal IP65, pantalla PCAP multitáctil y doble Ethernet 2.5 Gigabit para conectividad industrial.

Características principales

• Pantalla 7.0" 1024 x 600 con Projected Capacitive Multi-Touch (PCAP)
• Procesador Intel® N150, 6M Cache, hasta 3,60 GHz
• Frontal con protección IP65 contra agua y polvo
• Doble controlador Intel® 2.5 Gigabit Ethernet
• Diseño sin ventilador y consumo muy bajo

Descripción del producto
Orientado a integradores OEM, cuadros de control y aplicaciones HMI edge, el W07IAN3S-EHT1 reduce el mantenimiento gracias a su diseño fanless y minimiza la entrada de polvo. La protección frontal IP65 combinada con la pantalla PCAP permite operación fiable en entornos industriales. Los puertos dual 2.5GbE proporcionan mayor ancho de banda y redundancia de red para supervisión y control remotos.

Display

• Tamaño: 7.0 inches
• Touch / Cristal: Projected Capacitive Multi Touch Screen (PCAP)
• Resolución: 1024 x 600
• Brillo del panel: 320 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 75, 75, 75, 70
• Área activa: 153.6 x 90 mm

Especificaciones del sistema

• Procesador: Intel® Processor N150, 6M Cache, hasta 3,60 GHz
• Memoria: 8 GB (por defecto), hasta 16 GB (opcional)
• Almacenamiento: 128 GB SSD (por defecto); opcionales 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Controlador Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Seguridad: TPM 2.0
• Sistemas operativos (opcionales): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu: no soporta Wake on Touch)
• WLAN / Bluetooth: opcional

Mecánica

• Dimensiones: 185 x 128 x 56 mm
• Recorte (Cut out): 174.9 x 117.7 mm
• Peso: 2.4 kg
• Montaje: Panel mount (por defecto); VESA mount (opcional)
• Carcasa: Metal housing & ABS+PC
• Sistema de refrigeración: Fanless design

Entorno

• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C
• Índice IP: Frontal IP65

Certificación

• CE
• FCC

Puertos E/S

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (soporta DP Alt. mode)
• Serial: 1 x RS232/422/485 (por defecto RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Vídeo: 1 x HDMI 2.0 (opcional)
• Expansión: 1 x M.2 2230 E-Key slot (para módulo Wi‑Fi)
• Alimentación: 1 x 12V DC, conector DC 2.5φ

Accesorios

• Adaptador 100~240V AC a DC
• Cable de alimentación
• Tornillos VESA
• Clips de montaje

Alimentación

• Valor nominal: 12V DC
• Adaptador: 12V 50W

Especificaciones técnicas

• Modelo: W07IAN3S-EHT1
• Marca: Winmate
• Pantalla: 7.0" (1024 x 600)
• Tecnología táctil: PCAP multi-touch
• Procesador: Intel® N150 (6M Cache, hasta 3,60 GHz)
• Memoria: 8 GB estándar, hasta 16 GB
• Almacenamiento: 128 GB SSD estándar; opciones hasta 4 TB
• Ethernet: Dual Intel® 2.5 Gigabit
• Puertos USB: 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Puerto serie: RS232/422/485
• Vídeo opcional: HDMI 2.0
• Expansión: M.2 2230 E-Key para Wi‑Fi
• Seguridad: TPM 2.0
• Montaje: Panel mount por defecto, VESA opcional
• Protección frontal: IP65
• Rango operativo: 0°C a 50°C
• Dimensiones / Peso: 185 x 128 x 56 mm / 2.4 kg
• Certificaciones: CE, FCC
