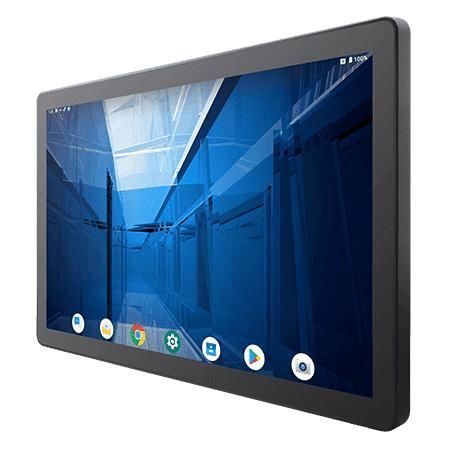

Panel PC con pantalla táctil multipuntos W22IM3S-GCA3

pantalla táctil capacitiva PCAP21,5"1920 x 1080

Resumen
El Winmate W22IM3S-GCA3 es un Panel PC industrial de 21,5 pulgadas de la serie G-WIN GC, diseñado para HMI, control de máquinas y automatización industrial. Incorpora CPU ARM A53 quad-core, pantalla táctil PCAP, diseño fanless y protección frontal IP65 con superficie totalmente plana para entornos exigentes.

CARACTERÍSTICAS PRINCIPALES

• CPU ARM A53 Quad Core 2,0 GHz
• Pantalla 21,5" Full HD (1920 x 1080) con PCAP multi-touch
• Diseño sin ventilador para baja potencia y operación fiable
• Frontal IP65 y superficie edge-to-edge true-flat
• E/S: 2 x USB 2.0 Type A, 1 x Micro USB OTG, 1 x RS232/422/485, 1 x RJ45, 1 x Micro SD, 1 x Micro HDMI (opcional)
• Sistema operativo: Android (predeterminado) u opciones Linux

Diseño y uso
La superficie frontal true-flat facilita la limpieza y evita la acumulación de polvo. El PCAP multi-touch ofrece una entrada táctil precisa para interfaces HMI. Opciones de montaje incluyen instalación en panel y VESA para montaje en pared, escritorio o vehículo, manteniendo el acceso a las conexiones.

Certificaciones

• CE
• FCC

Resumen técnico
Pantalla: 21,5", 1920 x 1080, 250 nits, contraste 3000:1, ángulos de visión 89/89/89/89
Sistema: ARM A53 Quad Core 2,0 GHz, 4 GB LPDDR4, 32 GB eMMC onboard, Android 11 (actualizable), Linux Yocto/Ubuntu opcional
Mecánica: Dimensiones 530 x 322 x 55 mm; cut-out 457 x 250 mm; carcasa metálica con bisel plástico; montaje panel y VESA
Entorno: Operación 0°C a 50°C, almacenamiento -20°C a 60°C, humedad 10%–90% RH sin condensación; choque y vibración según MIL-STD-810H; frontal IP65

E/S y multimedia

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serie: 1 x RS232/422/485 (por defecto RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Vídeo: 1 x Micro HDMI (opcional)
• Audio: 2 x altavoces (opcional)
• SD: 1 x Micro SD (hasta 32 GB)

Alimentación
Entrada estándar 12V DC vía terminal block; opción 9–36V según configuración. Adaptadores y potencias varían según el modelo (ej. 12V 50W o 12V 84W según configuración).

Aplicaciones y notas
Indicado para HMI industrial, paneles de control de máquinas, automatización de fábrica e integraciones OEM que requieran disponibilidad a largo plazo, operación fanless confiable y mantenimiento en campo sencillo.

Características / especificaciones técnicas

• Modelo: W22IM3S-GCA3
• Pantalla: 21,5" FHD (1920x1080), 250 nits, PCAP multi-touch
• Procesador: ARM A53 Quad Core 2,0 GHz
• Memoria: 4 GB LPDDR4
• Almacenamiento: 32 GB eMMC onboard
• SO: Android 11 (actualizable), Linux Yocto/Ubuntu opcional
• E/S: 2x USB 2.0, 1x Micro USB OTG, 1x RS232/422/485, 1x RJ45, 1x Micro SD, 1x Micro HDMI (opcional)
• Dimensiones: 530 x 322 x 55 mm; cut-out 457 x 250 mm
• Temperatura de operación: 0°C a 50°C; almacenamiento -20°C a 60°C
• Frontal IP: IP65
• Certificaciones: CE, FCC
