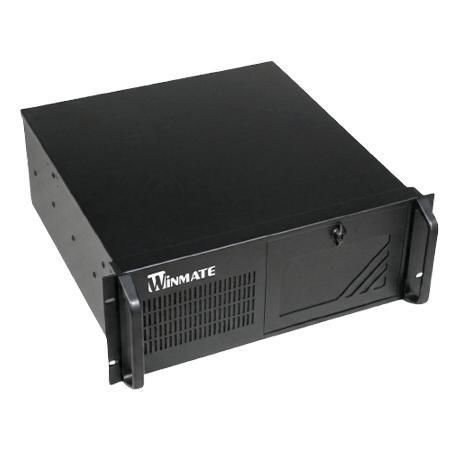

Servidor de almacenaje WNRK-R680-4U

de cálculode vídeoGPU

Resumen del producto
El Winmate WNRK-R680-4U es un servidor IPC en rack 4U ampliable, diseñado para IA en el borde, visión artificial, control por visión y automatización industrial. Basado en el chipset Intel R680E con socket LGA1700, admite procesadores Intel Core de 12.ª/13.ª/14.ª generación hasta 125 W, hasta 128 GB de DDR5, una única GPU de alto rendimiento hasta 300 W, siete ranuras de expansión PCIe/PCI, gestión remota opcional EdgeBMC y funciones de seguridad física como panel frontal con cerradura y avisador de intrusión.

Características principales

• Compatible con procesadores Intel Core i9/i7/i5/i3 de 12.ª/13.ª/14.ª generación (LGA1700) hasta 125 W TDP
• 4 ranuras DDR5 U-DIMM, hasta 128 GB (máx. 32 GB por DIMM)
• Soporte para una única GPU de alto rendimiento hasta 300 W (por ejemplo, NVIDIA RTX)
• Fuente ATX única configurable 850 W–1300 W según GPU
• Diseño de unidades hot-swap con soporte RAID (RAID 0/1/5/10)
• Panel frontal con cerradura y avisador de intrusión
• Ampliable: 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (diseño de 7 ranuras)
• Soporta Intel AMT e Intel vPro (según SKU de CPU); EdgeBMC opcional

Puntos destacados
Diseñado para inferencia Edge AI y cargas de trabajo de visión que requieren una GPU de alto rendimiento y varias tarjetas de expansión.
Siete ranuras de expansión para integrar GPU, capturadoras de imagen, control de movimiento, tarjetas de red y adquisición de datos.
Diseño apto para funcionamiento 24/7 con unidades hot-swap y opciones RAID para continuidad de datos.
Gestión fuera de banda remota opcional mediante EdgeBMC e Intel AMT/vPro (según configuración).

Certificaciones

• CE
• FCC

Especificaciones técnicas

• Procesador: Socket LGA1700 compatible con Intel Core 12.ª/13.ª/14.ª Gen i9/i7/i5/i3, hasta 125 W TDP
• Chipset: Intel R680E
• Memoria: 4 x U-DIMM DDR5 5600 MHz, hasta 128 GB (máx. 32 GB por DIMM)
• Almacenamiento: SSD 256 GB por defecto; opciones 512 GB / 1 TB / 2 TB / 4 TB; hasta 7 x SATA III para 2,5" SSD/HDD (hasta 8 TB), soporte RAID 0/1/5/10 (opcional)
• Ethernet: 3 x controladores Intel 2.5 Gigabit Ethernet
• Seguridad: 1 x header TPM SPI interno; panel frontal con cerradura; detección de intrusión del chasis con avisador
• Sistemas operativos (opcionales): Windows 11 IoT Enterprise 64-bit; Windows 10 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 24.04
• WLAN / Bluetooth: Soporte opcional vía M.2 2230 E-Key
• Sensores: Detección de intrusión del chasis
• Puertos de expansión: 1 x M.2 2230 E-Key; 1 x PCIe 5.0 x16 (modo x16, cae a x8 si se usa la ranura PCIe5 x8); 1 x PCIe 5.0 x8; 2 x PCIe 4.0 x4; 1 x PCIe 3.0 x4; 2 x PCI
• Opciones gráficas (ejemplos, opcionales): NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, series RTX PRO y otras GPU de clase workstation (GPU única hasta 300 W)
• Gestión OOB: Intel AMT e Intel vPro (según SKU CPU); EdgeBMC opcional
• Dimensiones: 483 x 177 x 451 mm
• Peso: 35 kg
• Montaje: rack 4U
• Caja: acero electrochapado
• Refrigeración: diseño con ventiladores
• Humedad operación: 10%–90% RH, sin condensación
• Temperatura operación: 0°C a 50°C
• Temperatura almacenamiento: -10°C a 60°C
• Puertos USB: Frontal 2 x USB 2.0 Tipo-A; Trasero 6 x USB 3.2 Gen2 Tipo-A
• Puerto serie: Trasero 1 x RS232/422/485 (por defecto RS232)
• LAN: 3 x 2.5GbE RJ45
• Salidas de vídeo: 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz); 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz); 1 x VGA (max 1920 x 1200 @60 Hz)
• Audio: Mic in; Line in; Line out
• Entrada de alimentación: VAC 90–264, ATX PSU 500W–850W (sin GPU, opcional); ATX PSU 850W/1300W (con GPU, opcional)
• Bahías: 1 x Hot-swap RAID BOX para SATAIII/SATAII o NVMe (opcional); 1 x 3.5" (opcional); 1 x 24X Slim DVD (opcional)
• Conectores internos: 2 x headers soportan 4 x USB 3.2 Gen1 adicionales; 2 x headers soportan 2 x USB 2.0 adicionales; 5 x headers COM (1 x RS232/422/485, 4 x RS232)
• Indicadores: 1 x LED alimentación; 1 x LED almacenamiento

Aplicaciones recomendadas

• Inferencia Edge AI y visión por computador acelerada por GPU
• Control por visión, inspección óptica automatizada (AOI) y detección de defectos basada en IA
• Automatización industrial, control centralizado y adquisición de datos
• Despliegues que requieren GPU de alto rendimiento y múltiples interfaces PCIe/PCI

Accesorios incluidos

• Cable de alimentación; Guía de inicio rápido
