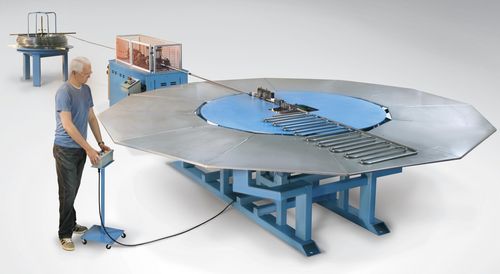

Máquina curvadora servoeléctrica SB series
de tubosCNC3 ejes

máquina curvadora servoeléctrica
máquina curvadora servoeléctrica
máquina curvadora servoeléctrica
máquina curvadora servoeléctrica
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
servoeléctrica
Producto tratado
de tubos
Sistema de mando
CNC
Número de ejes
3 ejes

Descripción

Descripción del producto Las dobladoras de tubo serpentina serie SB CNC están diseñadas para un uso de producción compacto. Todos los dobladores de tubos SB permiten doblar tubos serpenteantes sin necesidad de rotar el material entre las curvas (rotación del plano del eje R). Programe los ángulos de curvatura, el radio de la línea central, las longitudes rectas y la producción de serpentinas. El tubo siempre se mantiene en contacto con la mesa de apoyo manteniendo la planitud. Una de las ventajas de la dobladora de tubos de la serie SB es su capacidad para manejar la bobina de serpentina a medida que se va formando. Debido a que el cabezal de curvatura puede doblar tanto CW como CCW sin rotar el tubo entre curvas, la capacidad de controlar bobinas serpentinas más grandes se vuelve mucho más fácil. Winton ofrece varias soluciones de curvatura serpentina que van desde una capacidad de diámetro exterior de 5 mm hasta una capacidad de diámetro exterior de 50 mm. Todas las soluciones utilizan un sistema CNC de 3 ejes servoaccionados que permite al usuario programar todos los ángulos y todas las longitudes rectas. El controlador compensará el retorno por resorte y proporcionará un modelo CAD 3D del tubo antes de doblarlo. El visor 3D es ideal para la verificación de piezas. El resto está controlado por el CNC. Es así de simple. La curvatura de la serpentina debe ser fácil. Todos los modelos doblan CW y CCW sin necesidad de girar el tubo entre curvas. Esta característica a menudo se vuelve importante para asegurar que la tubería serpentina doblada permanezca plana. En el mundo de la transferencia de calor, una bobina plana de serpentina se traduce en un producto eficiente. Un actuador para troqueles divididos viene de serie y permite un curvado de radio reducido. El diseño del cabezal de curvatura permite un curvado instantáneo en CW o CCW. Por lo tanto, no hay necesidad de reposicionar el cabezal de curvatura para la rotación opuesta de la mano.

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Winton Machine Company
