Extendedora de encofrado deslizante inset SP 64i

Resumen

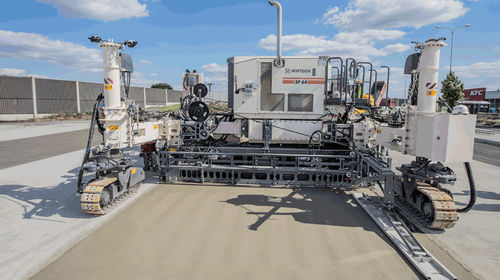

La SP 64i es una extendedora de encofrado deslizante Inset totalmente modular con 4 orugas, diseñada para la colocación precisa de hormigón en carreteras y aeropuertos. Trabaja en anchos de 2,0 m a 7,5 m y espesores de hasta 450 mm. Su diseño modular, brazos giratorios hidráulicos y sistema electrónico de dirección ofrecen alta adaptabilidad y precisión en la puesta en obra del hormigón.

Características principales

• Concepto de máquina totalmente modular para rápida reconfiguración y ampliación.
• Cuatro unidades de orugas para control direccional estable.
• Ancho de extendido: 2 000–7 500 mm (según configuración).
• Espesor máximo de extendido: hasta 450 mm.
• Sistemas electrónicos de dirección y control para manejo preciso.
• Vibradores integrados eléctricos o hidráulicos para compactación homogénea.
• Equipos opcionales integrables: colocador de pasadores auto-cargable, inserción de anclajes, sistemas de barras laterales/centrales.
• Modo ECO, soporte telemático e interfaz 3D compatibles.

Procedimiento de extendido Inset
El hormigón se deposita directamente delante de la extendedora o se suministra lateralmente mediante cinta transportadora o alimentador lateral. Un tornillo sinfín o una pala distribuidora reparte el hormigón de forma uniforme sobre todo el ancho de extendido. Los vibradores integrados aseguran una compactación homogénea mientras el molde Inset da forma a la losa según el ancho y espesor definidos. Los colocadores opcionales de pasadores o anclajes sitúan elementos de refuerzo paralelos al sentido de avance; se pueden insertar barras de unión centrales o laterales en sentido transversal. Una viga oscilante y los equipos de alisado realizan el acabado de la superficie, seguidos de un superacabador para la textura final.

Opciones y funciones adicionales

• Colocador auto-cargable de pasadores e insertador de anclajes (opcional).
• Alisadores transversales y longitudinales para el tratamiento de la superficie.
• Accionamientos de vibradores hidráulicos o eléctricos; opciones de conexiones múltiples.
• Concepto de transporte compacto que reduce el esfuerzo de adaptación para transporte.
• Cabina operativa ergonómica con mandos intuitivos y buena visibilidad.

Datos técnicos

• Potencia motor: 180 kW (245 PS).
• Etapa de emisiones: EU Stage 5 / US EPA Tier 4f.
• Número de unidades de oruga: 4.
• Ancho de extendido: 2 000–7 500 mm.
• Espesor máximo de extendido: hasta 450 mm.
• Velocidad de trabajo (alisado): aprox. 7 m/min.
• Velocidad de extendido en obra: 0–6 m/min; velocidad de traslado: hasta 23,5 m/min.
• Cilindrada: 6,0 l.
• Peso operativo: aprox. 17 000–45 000 kg (según configuración).
• Regulación de altura mecánica: 420 mm; hidráulica: 1 100 mm.
