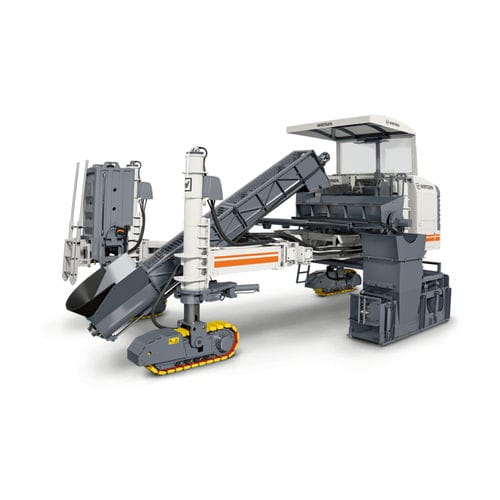

Extendedora de encofrado deslizante inset SP 25i

offset

Presentación

• Extendedora de encofrado deslizante multifuncional para perfiles monolíticos de hasta 2,0 m de altura.
• Extiende superficies de hormigón hasta 3,5 m de anchura usando los métodos Inset u Offset (según configuración y opciones).
• Uno o dos brazos giratorios hidráulicos en paralelogramo en la parte delantera y dos unidades de orugas telescópicas hidráulicas en la trasera para gran flexibilidad operativa.
• Concepto electrónico de dirección y control inteligente que permite radios de giro muy cerrados y adaptación a diversas condiciones de obra.
• Control preciso mediante exploración por cable de guiado, WIRTGEN AutoPilot 2.0 inalámbrico o aplicaciones 3D.

Puntos clave

• Unidad de colocación Offset altamente flexible: alimentación de hormigón regulable, disposición del encofrado Offset adaptable (izquierda/derecha, cerca/lejos del chasis), perfiles monolíticos versátiles.
• Sistema de control avanzado: detección automática de parámetros de configuración y estados de servicio para una operación segura y precisa.
• Dirección y transmisión adaptativas: control electrónico para una conducción precisa y una colocación de hormigón de alta precisión.
• Gestión del motor orientada a reducir consumo y emisiones.
• AutoPilot – guía inalámbrica rentable: permite un extendido preciso sin cable guía como alternativa al cable o a algunos sistemas 3D.
• Unidad de colocación Inset totalmente modular: diseño modular para configurar la máquina según las condiciones de obra, diferentes anchuras de trabajo y secciones de perfil.

Tecnologías
Extendido Offset
En aplicaciones Offset, un camión hormigonera vierte el hormigón en la tolva receptora. El hormigón se transporta al encofrado deslizante mediante una cinta transportadora pivotante o una sinfín de alimentación. La cinta y la sinfín están disponibles en varias longitudes y versiones; la velocidad de alimentación, la inclinación y la posición son ajustables.

Tecnología de nivelación
La tecnología de nivelación regula la altura, la profundidad y la inclinación para obtener resultados de alta precisión. El sistema compara continuamente los valores reales con los valores objetivo y corrige mediante control proporcional, optimizando los resultados y reduciendo la carga de trabajo del operario. Se pueden utilizar distintos sistemas hardware y software según el proyecto y las exigencias locales.

WIRTGEN AutoPilot 2.0
Guiado 3D automático para SP 15 / SP 15i / SP 25 / SP 25i. AutoPilot 2.0, basado en GNSS, permite la colocación automática de perfiles Offset e Inset (p. ej. barreras de seguridad de hormigón, bordillos). El modelo digital se crea in situ, eliminando la necesidad de colocar cables guía y algunos trabajos topográficos.

Datos técnicos / especificaciones

• Clase de emisiones: EU Stage 5 / US EPA Tier 4f
• Número de unidades de orugas: 4
• Peso en orden de marcha CE: 13.600 kg
• Cilindrada: 4 l
• Regulación de altura hidráulica: 1.250 mm
• Velocidad de trabajo máx.: 0 - 15 m/min
• Velocidad de avance máx.: 0 - 35 m/min
• Ancho máximo de encofrado: 2.500 mm
• Altura máxima de encofrado: 2.000 mm
• Regulación de altura mecánica: 560 mm
• Potencia nominal: 115 kW / 156 CV a 2.100 min-1
• Desplazamiento lateral del encofrado: 1.100 mm
