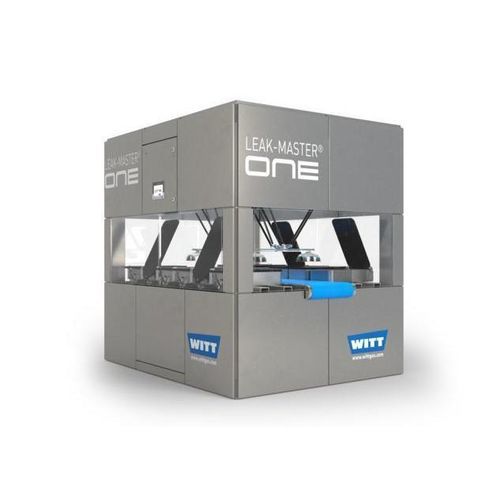

Detector de fugas con gas trazador LEAK-MASTER® ONE

de CO2de vacíoautomatizado

Resumen
LEAK-MASTER® ONE es un detector de fugas en línea que utiliza CO2 como gas trazador para el ensayo unitario de envases MAP de forma individual inmediatamente después del envasado. Combina sensibilidad a nivel micrométrico con alta capacidad al posicionar cada envase individualmente en cámaras de ensayo mediante robótica pick-and-place y someterlos a un vacío definido. El CO2 que se escapa por microfugas provoca un aumento de concentración medible, detectado por sensores de CO2 de alta sensibilidad.

Características clave

• Ensamble unitario (one-by-one) de envases MAP
• Detección no destructiva de microfugas desde ~10 µm (según aplicación)
• Doce cámaras de vacío funcionando en paralelo
• Posicionamiento individual mediante robótica pick-and-place
• Sensores de CO2 ultrarrápidos y muy sensibles
• Hasta 120 envases por minuto (dependiendo de la aplicación)
• Control y documentación de calidad estandarizados mediante PLC integrado y pantalla táctil
• Carcasa en acero inoxidable con puertas superiores acrílicas

Beneficios

• Ensayo individual de alta sensibilidad usando CO2 como gas trazador
• Combinación de alta precisión de detección y alta velocidad de procesamiento
• Detección de microfugas desde aproximadamente 10 µm según las condiciones de aplicación
• Expulsión/desviación dirigida de envases con fugas mediante salidas libres de potencial
• Adecuado para envases flexibles y rígidos
• Diversos inlays de cámara disponibles para diferentes formatos
• Documentación de calidad completa y transferencia de datos por Ethernet
• Operación simple a través de PLC integrado con pantalla táctil

Funcionamiento e integración
El sistema requiere envases con contenido suficiente de CO2 (referencia mínima recomendada ~10% CO2). Cada envase se coloca en una cámara individual donde se aplica un vacío definido. El CO2 que se filtra a la cámara se mide mediante sensores y se asigna al envase correspondiente. Las salidas libres de potencial envían señales a equipos aguas arriba/abajo para activar alarmas o expulsores y rechazar envases defectuosos.

Opciones y accesorios
Están disponibles otros modelos, inlays de cámara, opciones de integración y accesorios bajo petición.

Especificaciones técnicas

• Modelo: LEAK-MASTER® ONE
• Método de ensayo: detección de fugas en línea con gas trazador CO2 (one-by-one)
• Límite de detección: microfugas desde ~10 µm (dependiendo de la aplicación)
• Capacidad: hasta 120 envases/min (dependiendo del tipo de envase, tamaño de fuga, contenido de CO2 y volumen de gas)
• Cámaras de ensayo: 12 cámaras de vacío funcionando en paralelo
• Manipulación: robótica pick-and-place para posicionamiento individual
• Sensores: sensores de CO2 ultrarrápidos y de alta sensibilidad
• Tipos de envases: flexibles y rígidos
• Inlays de cámara: múltiples inlays optimizados para diferentes formatos
• Control: PLC integrado con pantalla táctil
• Datos: documentación de calidad completa y transferencia vía Ethernet
• Construcción: carcasa en acero inoxidable con puertas superiores acrílicas
• Salidas: contactos libres de potencial para alarmas/expulsores
• Gas trazador requerido: CO2 (referencia mínima ~10% CO2 en el envase para el rendimiento especificado)
