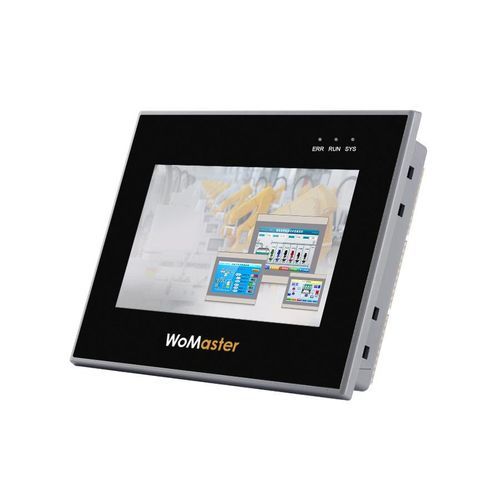

HMI táctil HE7

con pantalla táctil resistivacon tecnología capacitiva proyectadacon pantalla táctil capacitiva

Descripción del producto
El WoMaster HE7 es una solución todo en uno que integra un PLC y una HMI con pantalla táctil de 7 pulgadas. Soporta STEP 7-MicroWIN SMART y las instrucciones S7-200 SMART, y ofrece múltiples interfaces para integración en maquinaria y sistemas.

Características clave

• Pantalla táctil integrada de 7 pulgadas TFT (800 x 480) para operación y visualización local
• Compatibilidad con STEP 7-MicroWIN SMART (conjunto de instrucciones S7-200 SMART). Exclusiones: ciertos asistentes (motion/web/data logging/PROFINET) y elementos específicos de la biblioteca de comunicaciones
• E/S digitales con optoacoplamiento y soporte de disparo positivo/negativo
• Contadores de alta velocidad y salidas de pulso de alta velocidad dobles para control de movimiento y conteo
• Reloj en tiempo real integrado con retención de datos sin alimentación (batería tipo botón reemplazable)
• Varios puertos de comunicación: Ethernet (puertos PLC & HMI), RS485 (2 puertos), USB; soporta S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS y modos free-port

PLC / Comunicación
Puertos de comunicación: 1 puerto Ethernet PLC, 1 puerto Ethernet HMI, 2 puertos RS485 (puerto 0, puerto 1), 1 puerto USB.
Conexiones: el puerto de red PLC admite un dispositivo de programación (PG) y múltiples conexiones simultáneas (OUC activas/pasivas, PUT/GET, S7-TCP). Ethernet: 10/100 Mbps adaptativo. RS485: PPI, MODBUS RTU, USS, free port; USB para descarga de programas y almacenamiento.
E/S digitales: hasta 16 entradas digitales (contacto o nivel, disparo +/−), salidas según variante (relé/transistor).
E/S analógicas: 4 entradas analógicas (0–10 V o 0–20 mA, 12 bits), 2 salidas analógicas (0–10 V o 0–20 mA, 12 bits). PT100: 2 canales; -50 a 300 °C.

Pantalla táctil
Pantalla: 7 pulgadas TFT, 800 x 480, 16,7 M colores. Táctil: resistiva 4 hilos u opción capacitiva de alta precisión. Memoria: Flash 128 MB, RAM 128 MB. Brillo 400 cd/m²; retroiluminación >30.000 horas.

Sistema
Memoria programa: 24 KB; memoria de datos: 16 KB; memoria retenida: 10 KB. Reloj en tiempo real con batería reemplazable. Alimentación: 20–28 V DC con protección contra inversión de polaridad. Consumo: 10 W. Temperatura de trabajo: -10 °C a +50 °C. Dimensiones: 212 x 157 x 41 mm.

Información de pedido (variantes)

• HE7-MC0701NE-16MR: 8 DI, 8 DO (relés), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 6 canales de conteo, 24 VDC
• HE7-MC0701NE-16MRT: 8 DI, 4 DO relés + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, salidas de pulso, 24 VDC
• HE7-MC0701NE-24MR: 16 DI, 8 DO (relés), 4 AI, 2 PT100, 1 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 10 canales de conteo, 24 VDC
• HE7-MC0701NE-24MRT: 16 DI, 4 DO relés + 4 DO transistor, 4 AI, 2 PT100, 1 RS485, salidas de pulso, 24 VDC
• HE7-MC0701NE-32MR: 16 DI, 16 DO (relés), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT: 16 DI, 12 DO relés + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, salidas de pulso, 24 VDC

Especificaciones técnicas

• Modelo / Serie: HE7
• Marca: WoMaster
• Pantalla: 7 pulgadas TFT, 800 x 480, 16,7 M colores
• Táctil: resistiva 4 hilos o capacitiva de alta precisión
• Flash / RAM: 128 MB / 128 MB
• Memoria programa: 24 KB; memoria datos: 16 KB; memoria retenida: 10 KB
• Alimentación: 20–28 V DC; consumo: 10 W; protección contra inversión
• Temperatura de funcionamiento: -10 °C a +50 °C
• Dimensiones: 212 x 157 x 41 mm
• Entradas digitales: hasta 16 (disparo +/−)
• Salidas digitales: variantes relé/transistor (relé máx por punto 2,0 A; transistor máx por punto 0,75 A)
• Entradas analógicas: 4 (0–10 V o 0–20 mA), 12 bits, ±0,8 % FS
• Salidas analógicas: 2 canales (0–10 V o 0–20 mA), 12 bits, ±0,8 % FS
• Entradas PT100: 2 canales; resolución 0,1 °C; ±1 °C; rango -50 a 300 °C
• Contadores / salidas de pulso alta velocidad: múltiples canales HS; salidas de pulso dobles 100 kHz
• Comunicación: 1 Ethernet PLC + 1 Ethernet HMI; soporta S7-TCP, PUT/GET, OUC, MODBUS TCP; 2 RS485 (MODBUS RTU, PPI, USS, free port); 1 USB
