Comprobador de capacidad UHV-720

de bobinaspara dispositivos eléctricosde condensadores

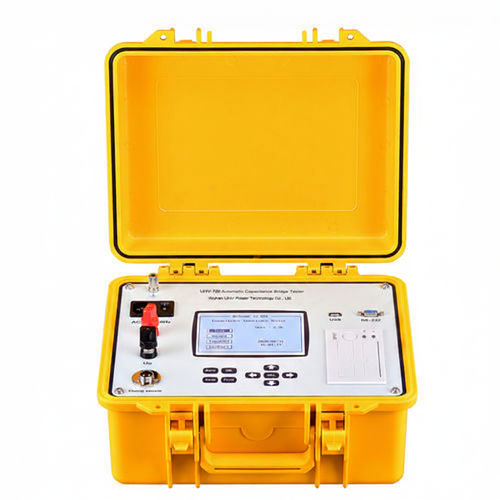

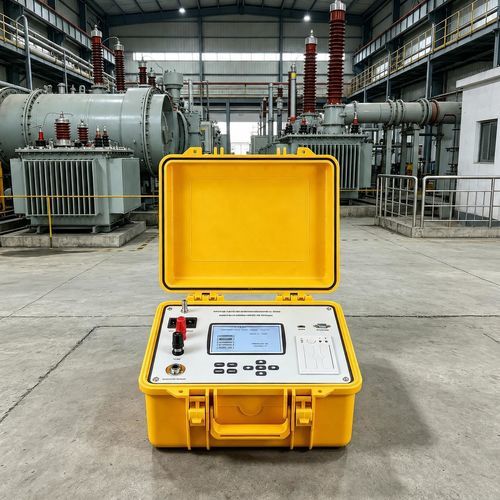

El UHV-720 es un probador automático de puente de capacitancia diseñado para uso industrial y de laboratorio. Mide capacitancia, inductancia, resistencia, corriente y tensión en condensadores individuales y en grupos de condensadores (incluidas configuraciones Δ y Y) sin desconectar el circuito. El equipo muestra los valores medidos y parámetros relacionados, y permite impresión local, almacenamiento de datos y exportación por USB para generación de informes.

Características principales

• Medición de un condensador individual dentro de un banco paralelo sin desconectar el cableado — adecuado para pruebas en servicio.
• Visualización simultánea del valor medido y parámetros relacionados: voltaje, corriente, pérdida, capacidad reactiva, frecuencia e impedancia.
• Medición de inductancia con visualización conjunta de voltaje, corriente, pérdida, capacidad reactiva, frecuencia e impedancia.
• Visualización en tiempo real de la corriente y la frecuencia durante las mediciones de corriente.
• Soporta la medición de bancos de condensadores y configuraciones Δ (delta) / Y (estrella).
• Pantalla LCD 320 × 240 de gran tamaño con interfaz por menús para operación clara en campo.
• Memoria no volátil integrada: hasta 256 registros por opción de prueba.
• Interfaz USB para exportación de datos y creación de informes.
• Reloj en tiempo real de alta precisión para el sellado temporal de mediciones.
• Microimpresora térmica integrada para impresiones locales de mediciones e historiales.
• Protección contra sobrecorriente en la salida de prueba para evitar daños por cortocircuito.

Parámetros técnicos

• Modelo: UHV-720
• Tensión de salida: ≈2 V, ≈20 V
• Corriente de salida: ≤ 10 A
• Rango de medición (capacitancia): 0,1 μF – 2200 μF
• Rango de medición (inductancia): 0,1 mH – 10 H
• Rango de medición (resistencia): 50 mΩ – 20 000 Ω
• Rango de medición (corriente): 1 mA – 15 A
• Rango de medición (voltaje): 0 – 25 V
• Indicación de potencia reactiva / capacidad: 0 – 20 000 kVA
• Exactitud (capacitancia / inductancia / corriente / voltaje / capacidad): ±(1% + 5 dígitos)
• Resolución: voltaje 0,1 mV; corriente 0,1 mA; capacitancia 0,1 nF; inductancia 0,1 mH
• Pantalla: LCD 320 × 240
• Memoria: 256 conjuntos por opción de prueba; exportación USB
• Impresora: microimpresora térmica integrada
• Protección: protección contra sobrecorriente en la salida de prueba

Aplicaciones típicas

• Pruebas y diagnóstico in situ de bancos de condensadores en instalaciones eléctricas industriales.
• Mantenimiento y verificación de configuraciones Δ / Y de condensadores.
• Mediciones de laboratorio de condensadores, inductores y parámetros eléctricos asociados.
• Control de calidad y pruebas de aceptación con necesidad de exportación de datos e impresión de registros.
