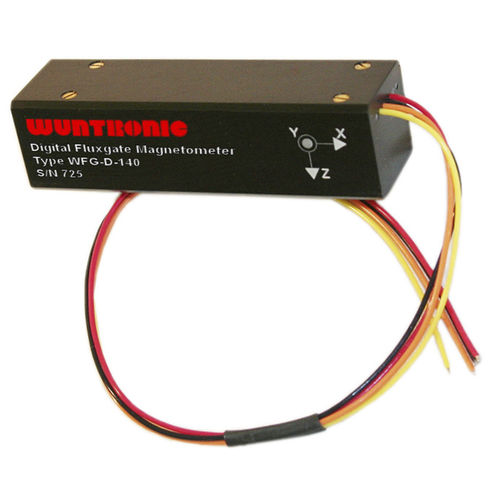

Magnetómetro WFG-D-140

El sensor modelo WFG-D-140 es un sistema triaxial del magnetómetro del vector con un interfaz digital de alta velocidad que pueda transmitir valores del campo magnético de XYZ en hasta 140 veces por segundas. El sistema WFG-D-140 contiene un microprocesador y un convertidor de analógico a digital de 16 bits de tres canales. El sistema también contiene un sensor de temperatura. El microprocesador del sistema y Uno--d a subsistema: convierta las salidas analógicas del sensor a la forma digital calibre la escala, la compensación y la alineación del sensor comunicaciones seriales del instrumento entre el sistema y un ordenador externo Una lengua de mando del carácter ASCII facilita la comunicación con el WFG-D-140. Un modo de datos del autosend se incluye en el software WFG-D-140. Cuando este modo es activo, los datos en varias ocasiones se envían el puerto serie después de que el poder se aplique al sistema. Los magnetómetros WFG-D-140 son calibrados montando el sistema en una precisión que sostiene xture del fi, colocando esto en una bobina triaxial de Helmholtz, y aplicando sistemáticamente elds magnéticos sabidos del fi al sensor. La calibración del sistema se puede realizar en una temperatura baja (generalmente 25°C) o como opción sobre una gama de temperaturas (por ejemplo 0-75°C). Cuando el sistema está calibrado sobre una gama de temperaturas, los datos se leen en el sistema en los intervalos de la temperatura entre la especificación de la temperatura mínima y máxima. Por ejemplo, para la calibración sobre el intervalo de 0-75°C, los datos se leen generalmente en 25°C los intervalos de la temperatura en 0°C, 25°C, 50°C, y 75°C. Los datos tomados en cada temperatura incluyen la escala, la compensación, y datos de la alineación del sensor.
