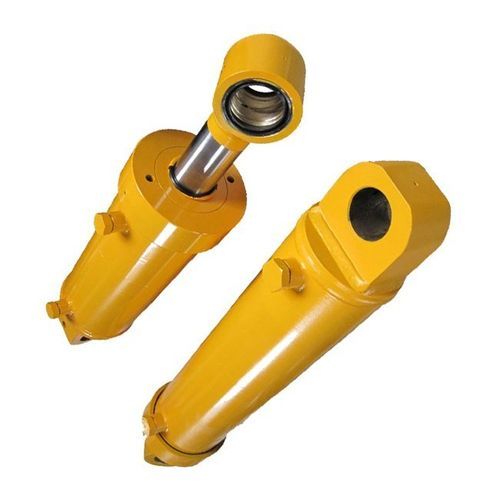

Cilindro hidráulico

de vástagode doble efectode acero

Descripción del producto
El cilindro hidráulico doble efecto soldado es una solución compacta diseñada para aplicaciones pesadas. Fabricado con tapas finales soldadas y un tubo sin costura, este cilindro ofrece mayor resistencia estructural, menor riesgo de fugas y vida útil prolongada frente a cilindros con barras roscadas. Su configuración de doble efecto transmite fuerza en extensión y retracción, con sistemas de sellado optimizados, vástagos cromados endurecidos y control de calidad estricto. Usos habituales: maquinaria de construcción, manipulación de materiales, equipos agrícolas e instalaciones industriales.

Modelo / Marca

• Modelo: Welded Type
• Marca: EAST AI

Ventajas

• Diseño compacto: la construcción soldada reduce las dimensiones totales y maximiza la resistencia.
• Alta capacidad de presión: apto para entornos exigentes con presiones de hasta 300 bar.
• Durabilidad: tubos rectificados sin costura y vástagos cromados que resisten el desgaste y la corrosión.
• Rendimiento sin fugas: las tapas finales soldadas eliminan posibles caminos de fuga.
• Eficiencia: la función de doble efecto proporciona potencia en ambas carreras.
• Bajo mantenimiento: sellos de larga duración y componentes de calidad reducen los intervalos de servicio.
• Personalización: diámetros, recorridos, tipos de montaje y puertos adaptables según requisitos.

Proceso de producción

• Selección de materia prima: tubos sin costura de alta calidad y vástagos en acero aleado.
• Procesamiento de tubos: estirado en frío y rectificado para un acabado interno preciso.
• Procesamiento de vástagos: vástagos mecanizados con precisión y cromados para dureza y protección anticorrosión.
• Soldadura de tapas finales: extremos soldados para máxima resistencia y estanqueidad.
• Mecanizado: taladrado y roscado de precisión para tolerancias exactas.
• Montaje de sellos: instalación de sellos de alto rendimiento para operación duradera.
• Prueba de presión: cada cilindro se prueba en condiciones de trabajo para asegurar ausencia de fugas.
• Tratamiento de superficie: pintura, fosfatado o recubrimiento en polvo para mayor resistencia a la corrosión.
• Inspección final: comprobaciones dimensionales, ensayos de dureza y validación de rendimiento antes del envío.

Aplicaciones

• Equipo de construcción: excavadoras, bulldozers, cargadoras, retroexcavadoras.
• Maquinaria agrícola: cosechadoras, tractores, sembradoras, pulverizadoras.
• Manipulación de materiales: carretillas elevadoras, grúas, elevadores, prensas.
• Minería y tunelería: máquinas de perforación y equipos de transporte subterráneo.
• Equipos industriales: prensas, acerías, sistemas de automatización.
• Marítimo y offshore: maquinaria de cubierta, cabrestantes, sistemas de gobierno.

Detalles del producto
Especificación — Detalles
Nombre del producto: Cilindro hidráulico doble efecto soldado
Rango de diámetro: 25 mm – 500 mm
Longitud de carrera: Hasta 6000 mm (personalizable)
Diámetro del vástago: 12 mm – 300 mm
Presión de trabajo: Hasta 300 bar
Material: ST52 / CK45 / 42CrMo4
Acabado superficial: vástago cromado + cuerpo del cilindro pintado
Marca de sellos: Hallite / Parker / NOK (opcional)
Rango de temperatura: -30°C a +120°C
Opciones de montaje: horquilla, muñón, brida, orejeta, ojo, montaje en patas
Norma: ISO 6020/6022, DIN o a medida

Inventario de fábrica

• Cilindros listos para envío en diámetros y recorridos estándar.
• Stock de tubos rectificados y vástagos cromados para montaje rápido.
• Almacén dedicado para cilindros terminados con embalaje protector.
• Capacidad de producción de más de 10.000 cilindros por mes para pedidos a gran escala.

Inspección de calidad

• Inspección dimensional: comprobación de diámetro, vástago y carrera con instrumentos calibrados.
• Prueba de rugosidad de superficie: asegurar un acabado de tubo rectificado para una vida útil óptima de los sellos.
• Prueba de dureza: verificar la dureza del vástago (HRC) y la resistencia del tubo tras tratamiento térmico.
• Inspección de soldadura: ensayos por ultrasonidos y rayos X para detectar defectos internos.
• Prueba de presión y fugas: cilindros probados bajo carga completa para rendimiento de estanqueidad.
• Prueba de niebla salina: validar la resistencia a la corrosión del vástago cromado.

Certificados

• ISO 9001:2015 (Sistema de gestión de calidad)
• ISO 14001 (Gestión ambiental)
• Certificación CE (Conformidad con normas europeas)
• Conformidad RoHS (Cumplimiento ambiental y de seguridad)
• Aprobaciones DNV / GL / BV (opcionales para aplicaciones marinas y offshore)

Características / Especificaciones técnicas

• Rango de diámetro: 25 mm – 500 mm
• Longitud de carrera: Hasta 6000 mm (personalizable)
• Diámetro del vástago: 12 mm – 300 mm
• Presión de trabajo: Hasta 300 bar
• Materiales: ST52 / CK45 / 42CrMo4
• Acabado superficial: vástago cromado y cuerpo del cilindro pintado
• Opciones de sellos: Hallite / Parker / NOK (opcional)
• Temperatura de operación: -30°C a +120°C
• Opciones de montaje: horquilla, muñón, brida, orejeta, ojo, patas
• Normas: ISO 6020/6022, DIN o a medida
