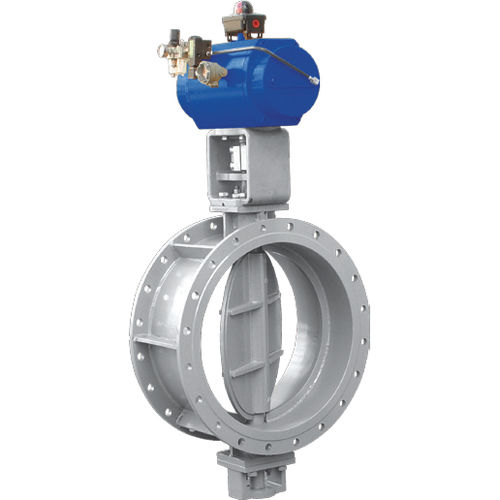

Válvula de mariposa W1, 2, 3

con actuador eléctricode controlpara gas

Las series W1, 2 y 3 son de gran capacidad, carga ligera y estructura soldada. Adecuado para la regulación de gas o líquido de baja presión, también están disponibles estilos de alta temperatura. La serie W1 adopta el tipo abierto de placa de mariposa; la placa de la serie W2 se fabrica en forma ovalada, cuando la válvula está cerrada, la placa y el plano central del cuerpo de la válvula forman un ángulo de 10 grados, formando una estructura autosellante; para la serie W3, se utiliza un conjunto de anillos de asiento trasero distribuidos simétricamente en el cuerpo de la válvula. El tipo de diafragma de la serie QRM y el pistón de la serie QRE Estructura de apertura de la serie W1; Estructura de autosellado de la serie W2; W3 estructura de cara de sellado plana 155~580000 W1: 2%×Cv; W2, W3: 0,5%×Cv
