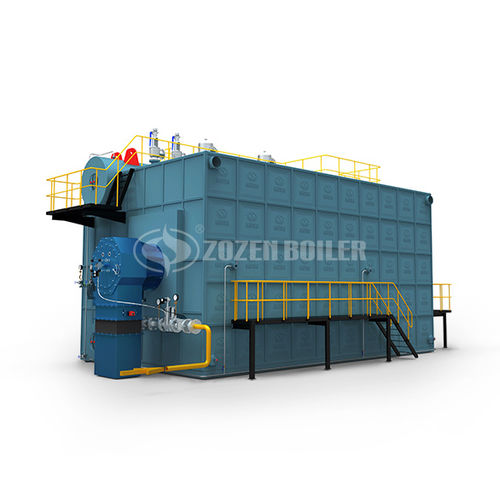

Caldera de vapor SZS series

de gasacuotubularpara la industria textil

SZS serie de caldera de vapor de gas(diesel) vapor (calculadora de conversión) Capacidad térmica del producto:10-50 t/h Presión del trabajo:1.25-2.5Mpa Temperatura de salida:194-225 °C combustible：gas natural,gas de horno de coque, gas de alto horno, gas de carbono negro ,biogás,metanol,etc. aplicación：calefacción,fábrica química,industria de alimento, texitil,imprenta y teñido,tabaco,forraje para animal,farmacia,materiales de construcción,caucho,hospital etc. Introducción de producto SZS serie de la caldera está diseñada con doble tambores longitudinales y estructura de cámara tipo "D".El horno se coloca a la derecha y el banco de tubos de convección está a la izquierda, el supercalentador está dispuesto en el banco de tubos de convección;El cuerpo está fijo en el tambor por medio y ambos extremos soportes y para la caldera expandarse totalmente por ambos extremos .En todos los alrededores all horno hay una estructura de pared de membrana completa de refrigeración por agua.La pared membrana de refrigeración por agua en el lado izquierdo del horno separa el horno del banco de tubos . La parte posterior del paquete es una estructura de cambio escasa, la parte delantera es una estructura alineada. El humo de la salida del horno entra en la cámara de combustión, en el área del banco de tubos de convección y luego desde la parte delantera izquierda ingresa en el economizador y condensador de espiral fina y finalmente se descarga a la atmósfera a través de la chimenea.
