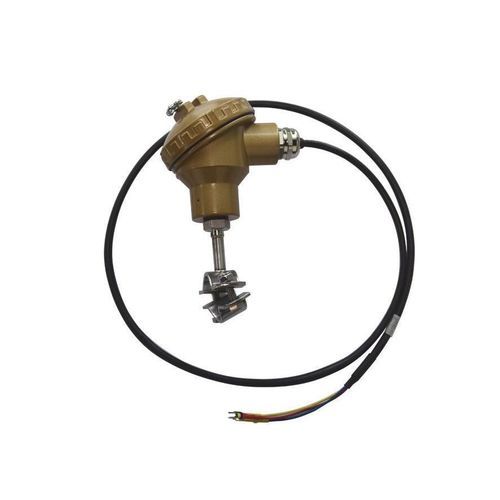

Transmisor de temperatura salida de corriente CS-TT05

4-20 mAanalógicode proceso

El transmisor de temperatura CS-TT05 es un transmisor de uso general con diseño de sonda convencional, indicado para una amplia variedad de aplicaciones de medida de temperatura.

Resumen del producto
El CS-TT05 está diseñado para mediciones de temperatura generales. Emplea una estructura de sonda convencional y puede suministrarse con diferentes rangos de temperatura y longitudes de sonda según los requisitos operativos.

Características

• Longitud de sonda configurable bajo pedido
• Rango de medida: -100 a 60 °C
• Precisión: ±2 °C
• Salida: 4–20 mA, tres hilos
• Conexión eléctrica: salida de cable directa
• Conexión de proceso: abrazadera externa para tubería 1"
• Medición precisa, adecuada para producción en serie

Aplicaciones

• Medición de temperatura general
• Tecnología de medida y control
• Sistemas de suministro de agua con control de temperatura

Parámetros de rendimiento

• Temperatura de referencia: 25 °C
• Alimentación: 12 VDC
• Humedad relativa: 45%–75%
• Presión atmosférica: 86–106 kPa

Diseño y conexionado

• La página del producto proporciona diagramas de dimensiones y de conexionado (figuras con definición del cableado y esquema de estructura)

Manual

• En la página del producto hay un manual dedicado (PDF) disponible para descarga y consulta

Resumen / especificaciones

• Modelo: CS-TT05
• Sonda: longitud configurable
• Rango de medida: -100 a 60 °C
• Precisión: ±2 °C
• Señal de salida: 4–20 mA, tres hilos
• Conexión eléctrica: salida de cable directa
• Conexión de proceso: abrazadera externa para tubería 1"
• Entorno de uso: humedad relativa 45%–75%, presión atmosférica 86–106 kPa
• Alimentación: 12 VDC
